Motor JENO
La oscilación es una de las principales causas de distorsión en los sistemas digitales y se debe a una sincronización incorrecta en los relojes maestros utilizados en la conversión de digital a analógico. Para eliminar la degradación del sonido causada por la oscilación, Technics ha desarrollado un circuito de reducción de la oscilación original, que incluye un generador de reloj en el sistema de modelado de ruido para reducir la oscilación en el rango de baja frecuencia y un convertidor de frecuencia de muestreo de alta precisión para suprimir la oscilación en el rango de alta frecuencia. Por tanto, reduce la oscilación de fase de forma ideal en todo el rango de frecuencias. Esto funciona con el circuito de conversión PWM («Pulse Width Modulation» o «modulación de ancho de pulso») original de alta precisión, que optimiza la velocidad de modelado de ruido, el grado y el número de recuantificación y la gradación PWM, para convertir señales de alta resolución a PWM sin causar ningún daño al rango dinámico. Estas tecnologías permiten que los diseños de amplificadores digitales de Technics reproduzcan los matices naturales y delicados de la música.
ADCT («Active Distortion Cancelling Technology» o «tecnología de cancelación de distorsión activa»)
La tecnología de cancelación de distorsión activa desarrollada recientemente por Technics extrae y elimina con precisión la distorsión en la etapa de salida de potencia que se genera por la fuerza contraelectromotriz del altavoz y las caídas de voltaje. En el mercado del sonido de alta fidelidad, donde se pueden configurar un número ilimitado de sistemas de sonido combinando varios productos, los amplificadores de sonido de alta gama deben controlar de manera óptima diversos altavoces. La tecnología de cancelación de distorsión activa extrae con precisión la distorsión al determinar la diferencia entre la salida del terminal del altavoz y la salida JENO y, a continuación, aplica la corrección a la señal digital de salida, lo que mejora el sistema de amplificador digital convencional. Esto proporciona una potente fuerza impulsora de los altavoces y energía acústica al mismo tiempo que ofrece los beneficios superiores de un amplificador digital, como bajo nivel de ruido, una imagen de sonido precisa y un ambiente de sonido expansivo, independientemente de los tipos de altavoces conectados.
La «fuente de alimentación silenciosa de velocidad avanzada» ofrece una salida de potencia estable con bajo nivel de ruido.
El SU-R1000 utiliza un sistema de fuente de alimentación de conmutación para garantizar el suministro estable de voltaje y corriente requeridos por el amplificador digital. En un sistema de fuente de alimentación de conmutación convencional, el tiempo de encendido de la operación de conmutación se controla para estabilizar el voltaje, y esto hace que la frecuencia de conmutación fluctúe según la carga, lo que da como resultado un ruido de modulación que afecta a la calidad del sonido. La fuente de alimentación silenciosa de velocidad avanzada ha eliminado este ruido al fijar la frecuencia de conmutación en la banda de 400 kHz. Además, se proporciona un regulador de ruido superbajo en la fase posterior. Esto evita la disminución de la regulación resultante de la frecuencia de conmutación fija e impide la mezcla del componente del ruido en altas frecuencias. El resultado es una fuente de alimentación de alta respuesta que da como resultado el mejor rendimiento posible por parte del amplificador digital.
Cuatro unidades de fuente de alimentación independientes
En el SU-R1000, todos los elementos que componen la fuente de alimentación se han estudiado y revisado minuciosamente para lograr una mayor calidad de sonido. Además, se proporcionan cuatro fuentes de alimentación independientes para diferentes bloques de circuitos, lo que permite mejorar aún más la calidad del sonido. Dado que el SU-R1000 es un amplificador integrado, los circuitos internos constan de una fase de preamplificador y una fase de amplificador de potencia en una mezcla de circuitos analógicos y digitales. La sección de ecualizador phono que procesa señales analógicas diminutas es particularmente susceptible al efecto del ruido transmitido a través del cable de la fuente de alimentación. El SU-R1000 utiliza fuentes de alimentación independientes para los circuitos analógicos y digitales en la fase de preamplificación. También utiliza unidades de suministro de energía separadas para los canales derecho e izquierdo en la fase del amplificador de potencia, que requiere una gran potencia eléctrica. Con las cuatro unidades de fuente de alimentación independientes, el SU-R1000 evita la interferencia inducida por el cable de la fuente de alimentación entre los bloques de circuitos y logra una alta relación S/N, así como una excelente separación.
Circuito de E/S digital/analógico de alto grado
La sección de entrada phono y la sección de entrada analógica cuentan con un diseño de circuito completamente discreto. Technics ha realizado un diseño de circuito simétrico ideal y ha realizado una afinación meticulosa. Los nuevos circuitos evitan la interferencia entre los canales derecho e izquierdo y logran una excelente separación de los canales. Además, la sección de entrada phono y la sección de entrada XLR emplean una transmisión completamente balanceada para asegurar una transmisión de señal de alta pureza con un mínimo efecto de ruido. El circuito de entrada USB en la sección de entrada digital está equipado con un condensador de mica rubí de alta calidad y un acondicionador de potencia con resistencias de película de carbono no magnéticas para bloquear el ruido eléctrico, por ejemplo, de un ordenador, así como para minimizar el efecto del ruido externo. El convertidor A/D incorpora un chip de alto rendimiento fabricado por Asahi Kasei Microdevices (AKM) para una conversión A/D de alta precisión. Por lo tanto, el SU-R1000 reproduce una calidad de sonido excepcional desde cualquier fuente de entrada analógica o digital.
Diseño y chasis de alta rigidez
La rigidez del chasis se ha mejorado considerablemente para suprimir la vibración de la carcasa, que también es una fuente de ruido. El chasis interior presenta una estructura separada de doble cubierta. En la cubierta superior se encuentra montada la sección del amplificador de potencia que consta del circuito de amplificación y su circuito de fuente de alimentación. En la cubierta inferior se encuentra instalada la sección del preamplificador que se compone de la sección de entrada analógica, incluido el ecualizador phono, y la sección de entrada digital, así como los circuitos de fuente de alimentación para esos circuitos. No solo las cubiertas superior e inferior, sino también los bloques de circuitos individuales están separados entre sí por placas de blindaje de acero, que también sirven como placas de refuerzo para favorecer la rigidez de todo el chasis. El panel frontal exterior presenta un grosor de 10 mm, mientras que los paneles laterales y el panel superior están fabricados con placas de aluminio tratado con alunita de 6 mm de grosor. También han mejorado la rigidez y la resistencia a las vibraciones. Los aisladores que soportan el chasis están hechos de hierro fundido con excelentes características de atenuación de señal. Es decir, las piezas y los materiales anteriores mejoran la calidad de las señales internas y eliminan los efectos de las vibraciones externas en los niveles más altos.

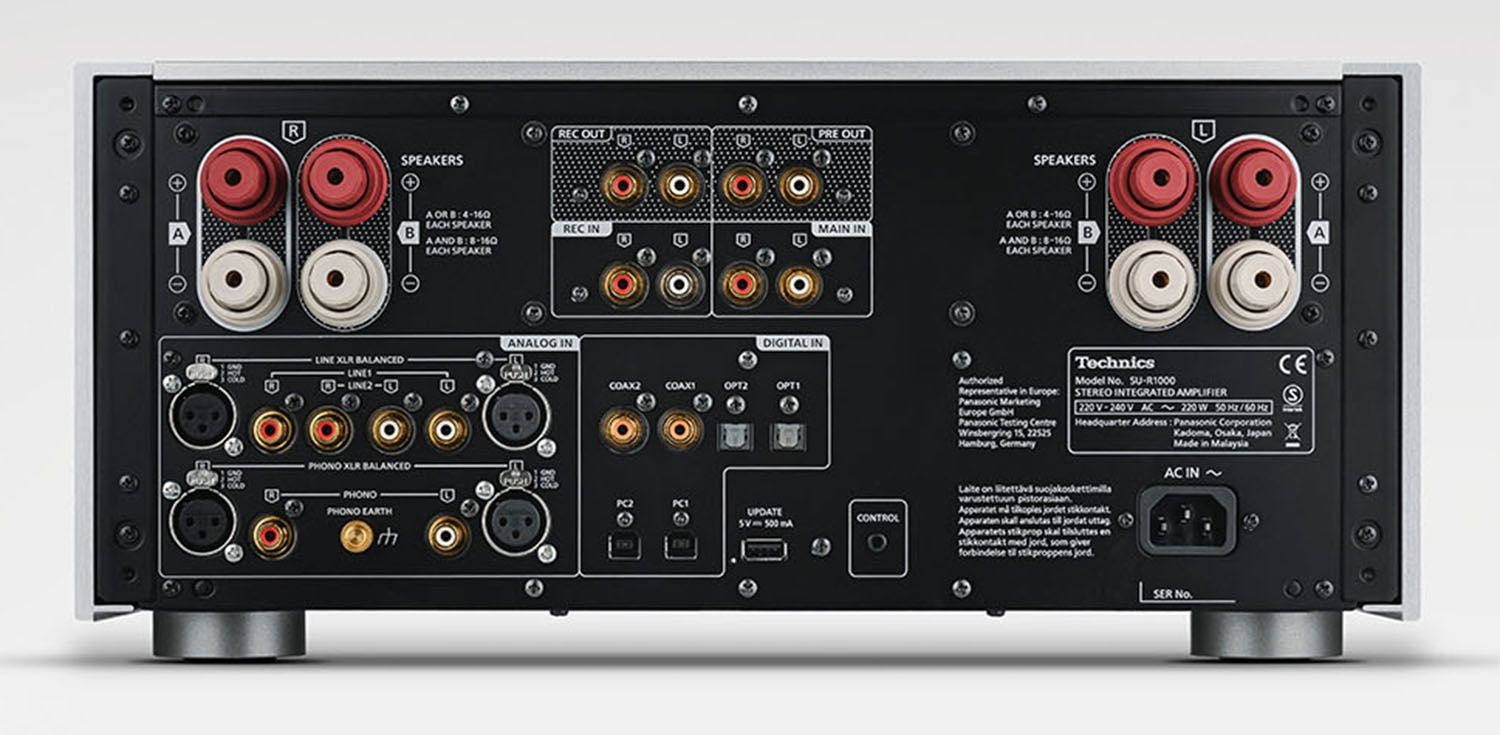

Terminales de entrada y salida fabricados con piezas de alta calidad meticulosamente seleccionadas
Terminales de altavoz diseñados para permitir la conexión de cables de altavoz de diámetro extragrande
Terminales en Y para garantizar una conexión de cable fiable
Terminales de entrada de balance analógico fabricados por Neutrik y terminales de entrada PHONO XLR (fabricados exclusivamente para MC)
Terminales de entrada analógica con piezas de latón maquinadas enchapadas en oro
Diseño refinado de Technics

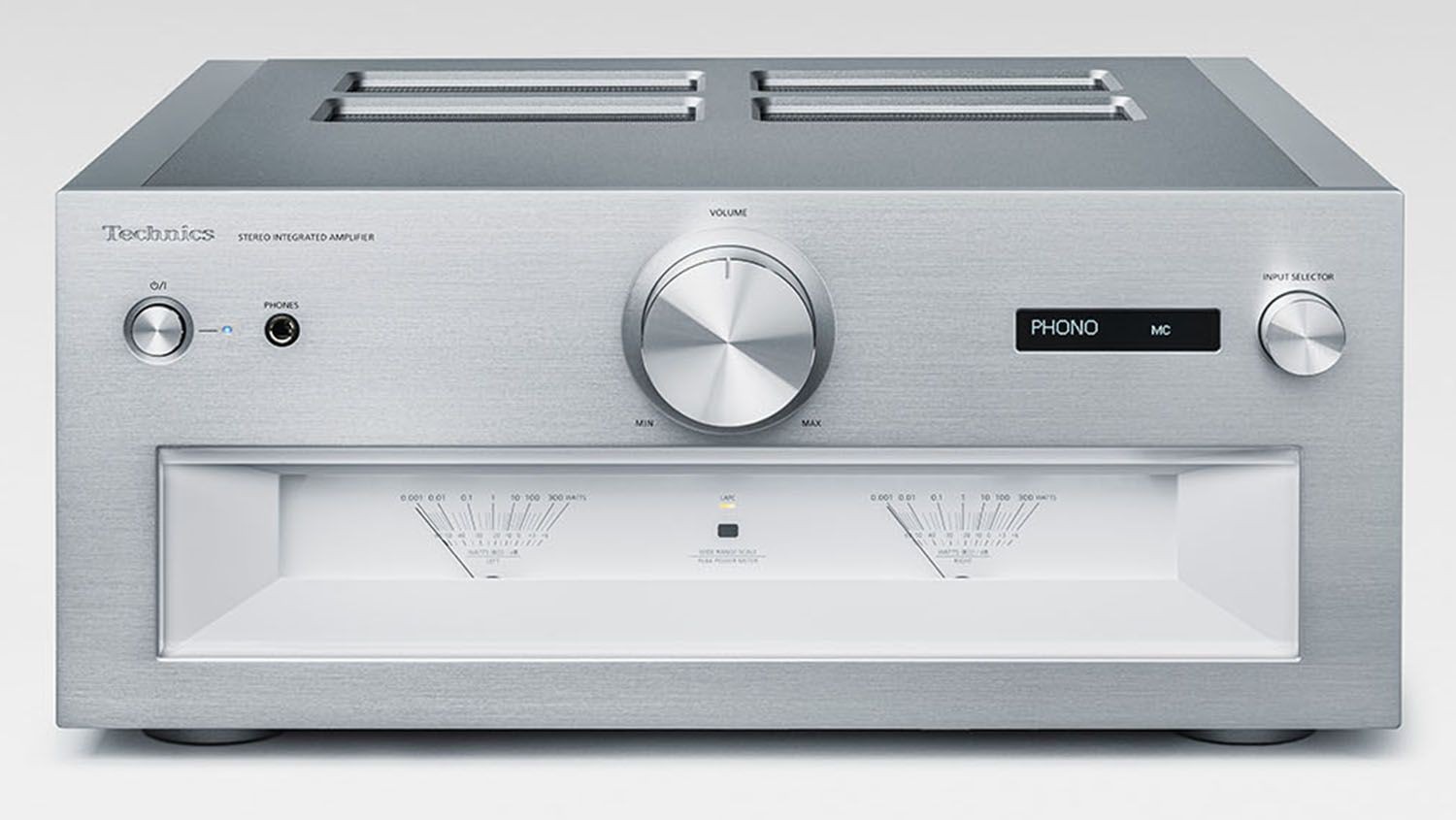

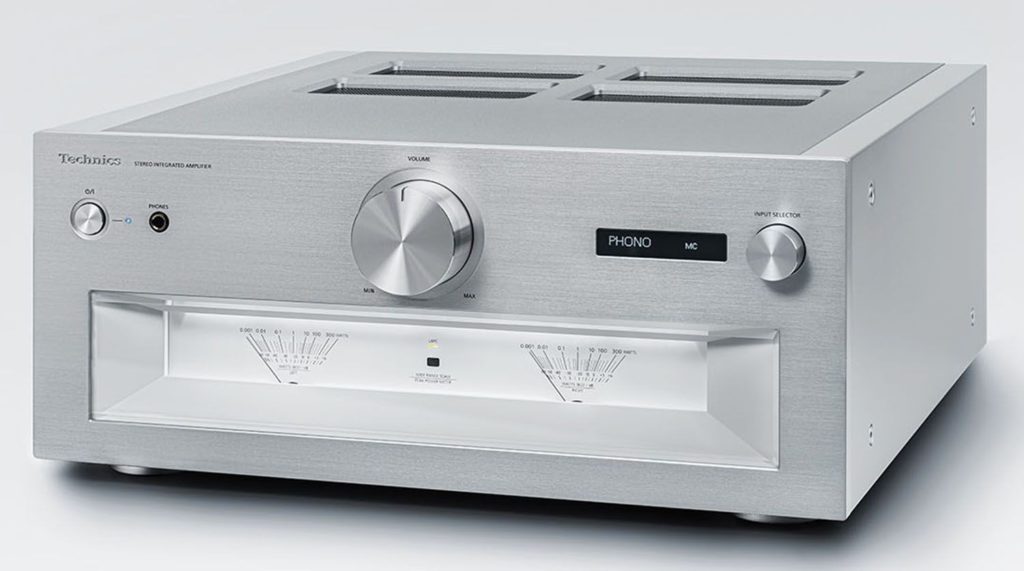

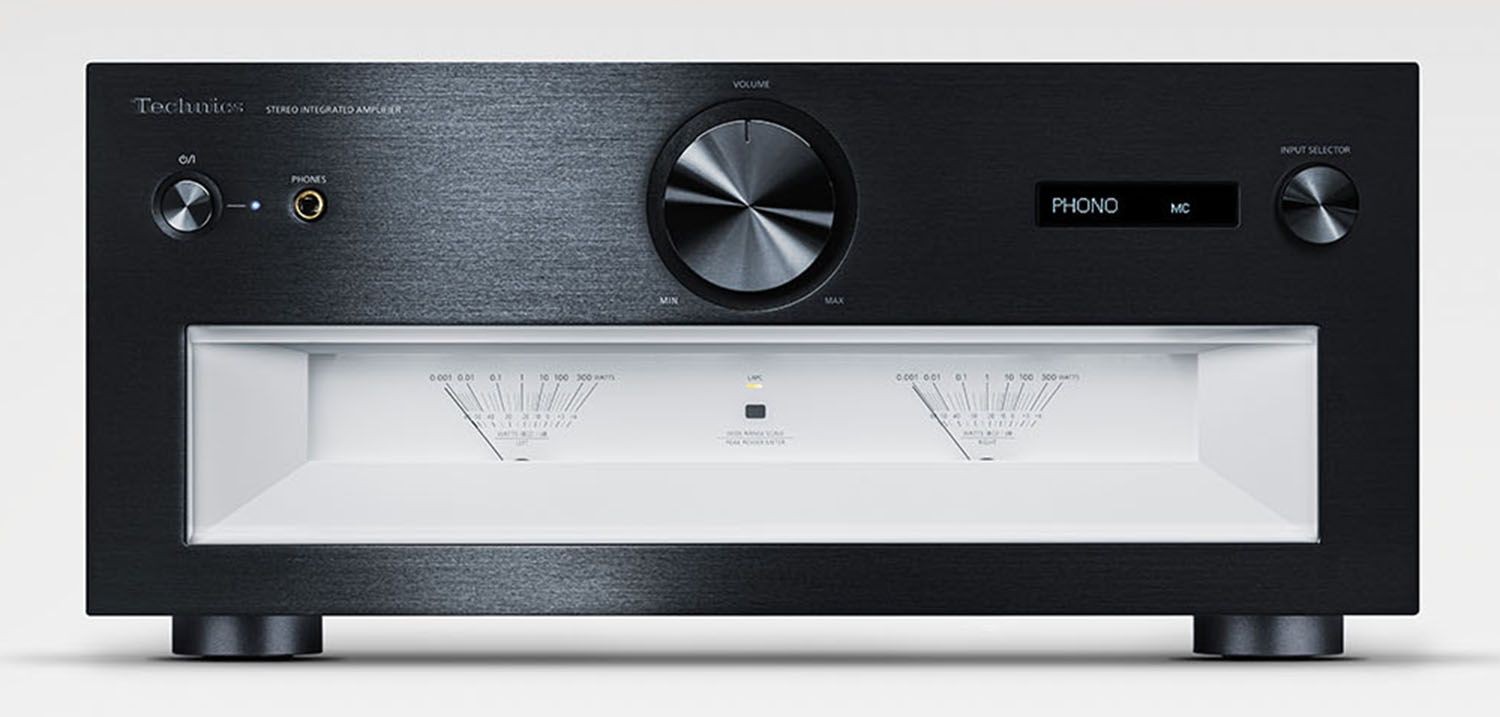

Atractivo panel frontal adornado con un elegante acabado superficial de alta calidad y equipado con un icónico medidor de doble aguja grande
Dial de volumen y mando selector hecho de piezas mecanizadas a partir de bloques de aluminio macizo y acabado por rotación
Fusión de tecnologías analógicas y tecnologías digitales patentadas. Las nuevas tecnologías de Technics presentan avances en el mundo del audio analógico.
Ecualizador Phono inteligente
El ecualizador Phono inteligente montado en el SU-R1000 utiliza la tecnología de mejora de la calidad del sonido para el DSP que Technics ha acumulado a través del desarrollo de LAPC, con el fin de lograr una alta calidad de sonido que no es posible con un ecualizador Phono analógico. Esta tecnología consta de tres partes: 1. Curva de ecualización precisa, 2. Cancelador de diafonía, y 3. Optimizador de respuesta. Estas funciones se pueden activar/desactivar según las preferencias del usuario.
Curva de ecualización precisa: posible gracias al diseño de circuito híbrido analógico/digital
Se logra una curva de ecualización precisa mediante un sistema híbrido analógico-digital. El filtro de paso bajo de alta ganancia (LPF) lleva a cabo un procesamiento analógico, mientras que las frecuencias altas se elevan después de la conversión A/D. El uso del LPF de 40 dB en la región analógica suprime la pérdida de bits durante el procesamiento del filtro digital, y las altas frecuencias se elevan con gran precisión en la región digital para lograr una alta relación S/N.
Cancelador de diafonía: para medir y mejorar la característica de diafonía exclusiva de cada cápsula
Esta función mide la característica de diafonía de la cápsula instalada utilizando la señal de medición de diafonía registrada en el registro de calibración incluido con el SU-R1000. Posteriormente, lleva a cabo la corrección inversa utilizando el DSP integrado para lograr una mejora significativa de la característica de diafonía. Esto da como resultado una imagen de sonido más precisa y un sonido ambiente más amplio.
Optimizador de respuesta FONO: para la corrección de alteraciones en las características de frecuencia de la cápsula
Esta función mide las características de frecuencia de la cápsula fonocaptora instalada mediante el uso de una señal TSP (pulso sostenido en el tiempo) registradas en el Registro de calibración incluido y corrige las alteraciones de las características. Corrige el efecto de igualación de impedancia entre la cápsula fonocaptora y el ecualizador fono para revelar la verdadera calidad de sonido de la cápsula. Esta tecnología tiene como objetivo mejorar la calidad del sonido al evitar un selector, como un interruptor en la línea de entrada fono de alta sensibilidad, para eliminar la posibilidad de alteraciones por ruido.
* Aunque el registro puede alterarse según el método de producción o sus características, este registro ha pasado la prueba de lectura de señal adecuada y está incluido en el paquete.
* El registro puede alterarse según el entorno de almacenamiento de su casa. Tenga en cuenta que un registro muy alterado no solo puede afectar a la medición, sino también dañar la cápsula.
