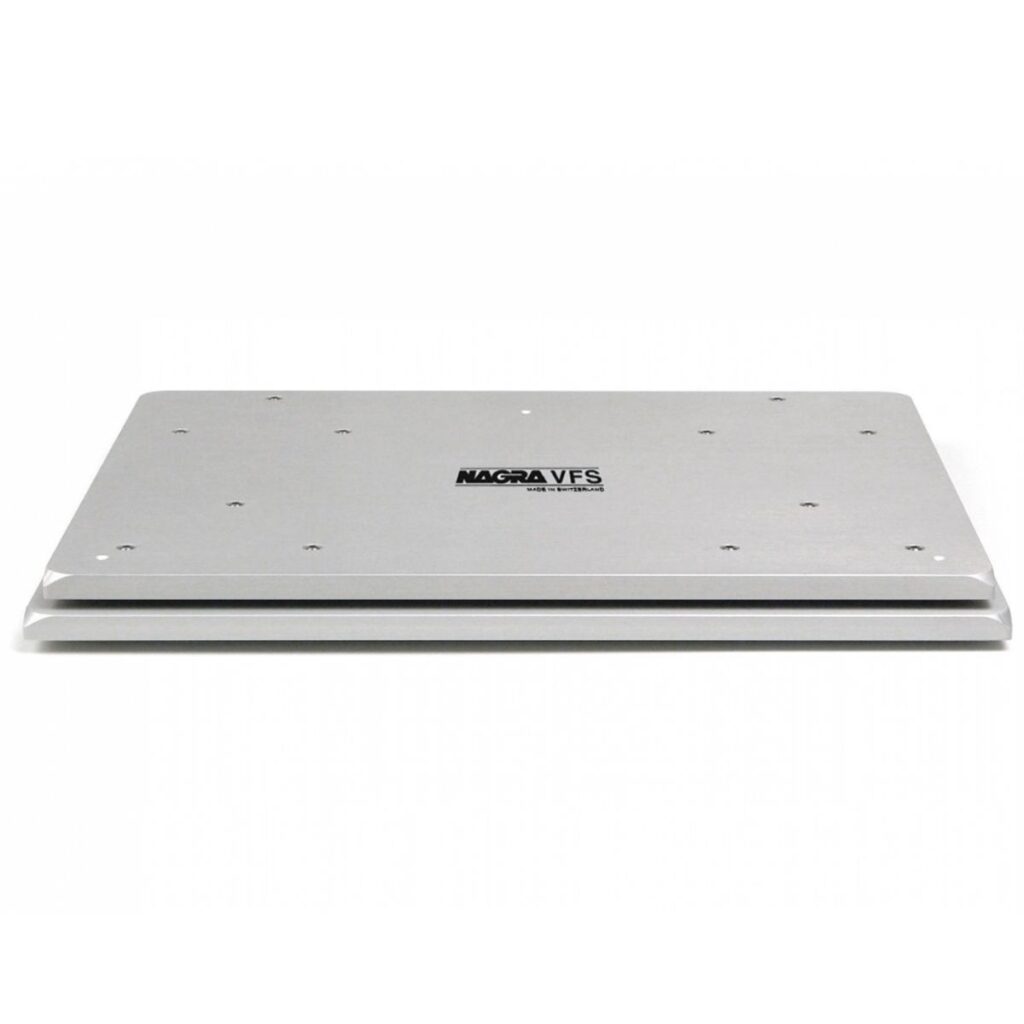

NAGRA CLASSIC VFS

Los modelos VFS y CLASSIC VFS (para AMP y Source) constan de dos placas base, colocadas una sobre la otra y diseñadas para eliminar las vibraciones mecánicas que generan ruidos en otros elementos del sistema, en especial los extremadamente sensibles preamplificadores. El modelo CLASSIC VFS está reservado específicamente para su uso con chasis más profundos, por ejemplo HD DAC, CLASSIC DAC, TUBE DAC, CLASSIC PREAMP, CLASSIC AMP, CLASSIC INT y CLASSIC PSU, ya que son más grandes que las placas VFS estándar.

Soporte sin vibraciones

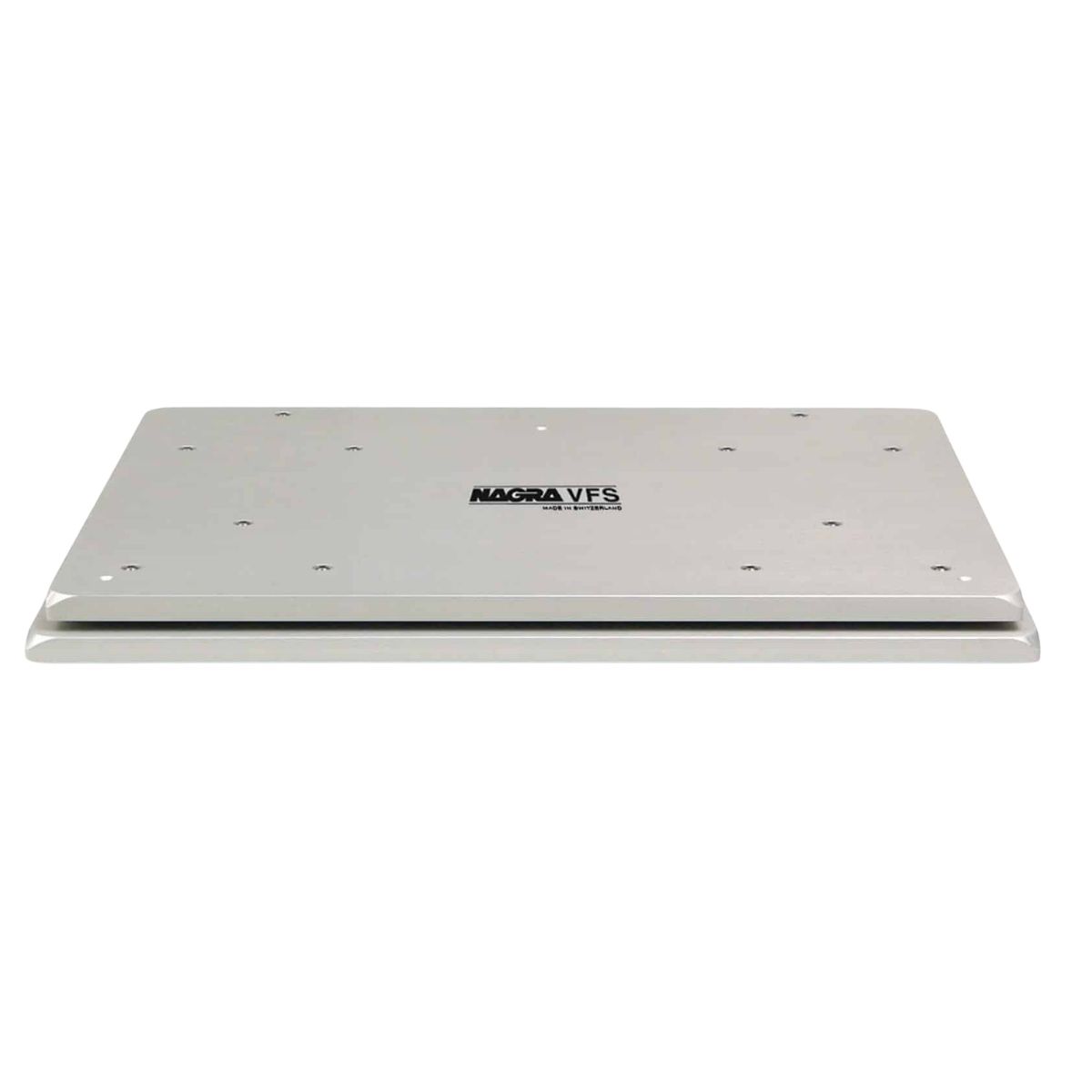

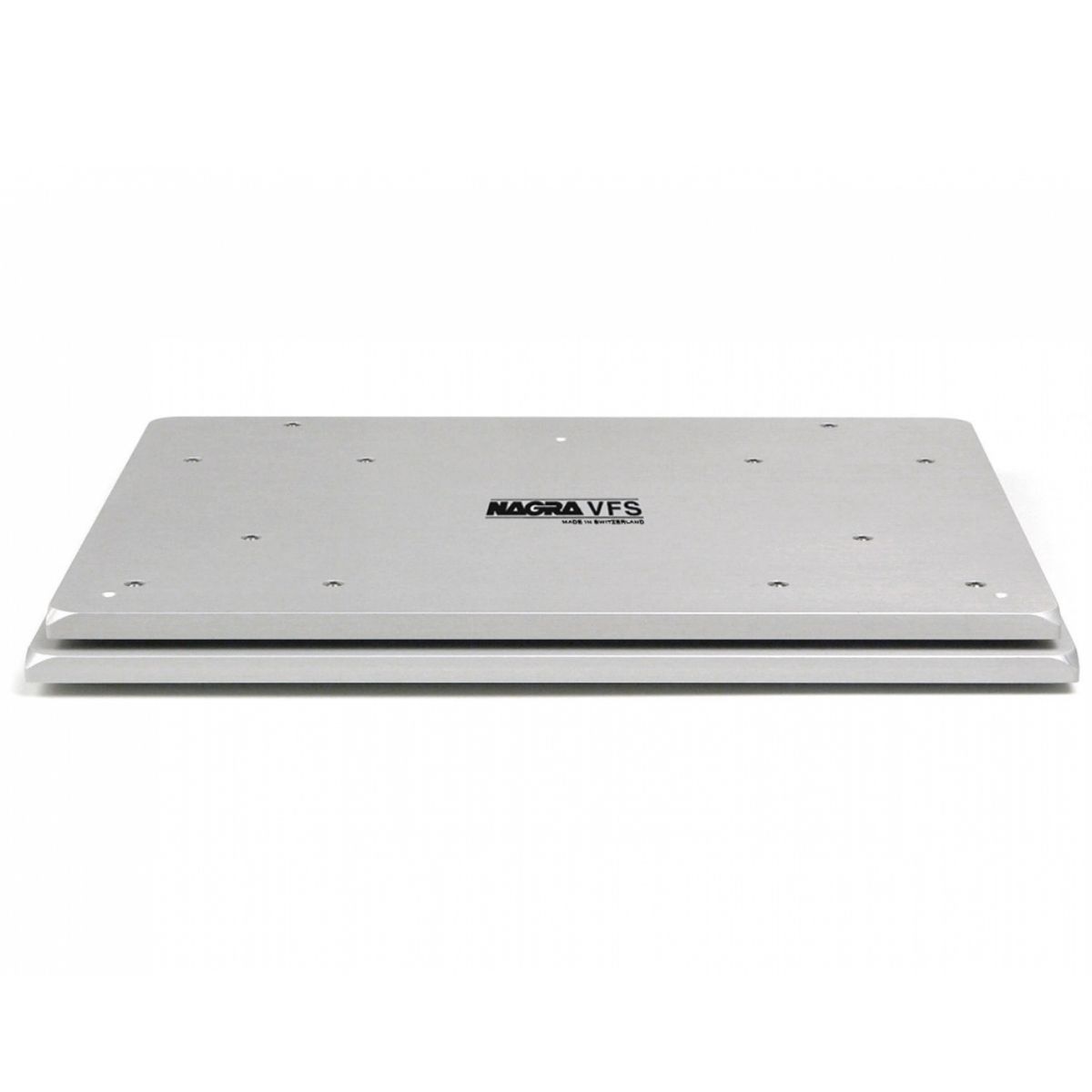

VFS y CLASSIC VFS (para AMP y para fuente) es un sistema que consta de dos placas de aluminio macizo colocadas una sobre otra para eliminar las vibraciones mecánicas externas. La absorción de vibraciones se suele subestimar en los sistemas de alta fidelidad. Es conveniente estudiarla con detenimiento para obtener al máximo las prestaciones del equipo. Si bien todas las placas de circuitos electrónicos del interior del equipo Nagra están montadas en bloques silenciadores especiales, el VFS permite avanzar un paso en la reproducción de sonido verdadero.

Características

Las vibraciones se pueden generar externamente, causadas por las ondas acústicas de la música, transmitidas a través del suelo (por tráfico cerca, por ejemplo) o incluso por la reproducción mecánica de discos compactos o de vinilo.

El VFS utiliza una tecnología desarrollada para la agencia espacial. Consiste en un material de amortiguación muy especial que permite reducir drásticamente las vibraciones y amortiguar los impactos. Cada mitad del VFS utiliza un amortiguador diferente para absorber un rango concreto de frecuencias mecánicas. Por ese motivo, el VFS consta de una capa doble de placas, que deben utilizarse conjuntamente.

Los equipos de válvulas de tubo son mucho más sensibles a las vibraciones que los dispositivos de estado sólido. Por eso los VFS son muy recomendables en los equipos de válvulas de tubo de Nagra.

Puntas/patas

El VFS se suministra con tres puntas o patas, que se atornillan a la parte inferior de la unidad para colocarse sobre las placas VFS. Se elabora con ARCAp, una aleación completamente no magnética y no ferrosa a base de cobre, níquel y zinc. Sus puntas están fabricadas con resina Delrin, cuyas propiedades se encuentran entre las del metal y el plástico en cuanto a resistencia, dureza y estabilidad. Garantizan la máxima protección contra las vibraciones para cualquier elemento de alta fidelidad de Nagra.

Especificaciones:

VFS

Placa superior: 27,7 x 22,7 cm
Placa inferior: 28,6 x 23,7 cm / 11,2 x 9,3″
Altura total: 2,1 cm / 0,82″
Peso: 2,5 kg / 5,5 lb

CLASSIC VFS

Placa superior: 33,8 x 27,7 cm / 13,3×10,9″
Placa inferior: 34,8 x 28,7 cm / 13,7 x 11,3″
Altura total: 2,1 cm / 0,82″
Peso: 4 kg / 8,8 lb

ESPECIFICACIONES MECÁNICAS VFS GEL

Carga óptima (kg/4 patas) – Placa superior: 5〜15 – Placa inferior: 15〜50
Punto de resonancia (Hz) – Placa superior: 26〜18 – Placa inferior: 22〜15
Ampliación de resonancia (dB) – Placa superior: 13 – Placa inferior: 20〜18
Frecuencia recomendada (Hz) – Placa superior: 37〜 – Placa inferior: 30〜
Deflexión (mm) – Placa superior: 1,1〜2,2 – Placa inferior: 0,7〜2,0
Color – Placa superior: Naranja – Placa inferior: Azul
