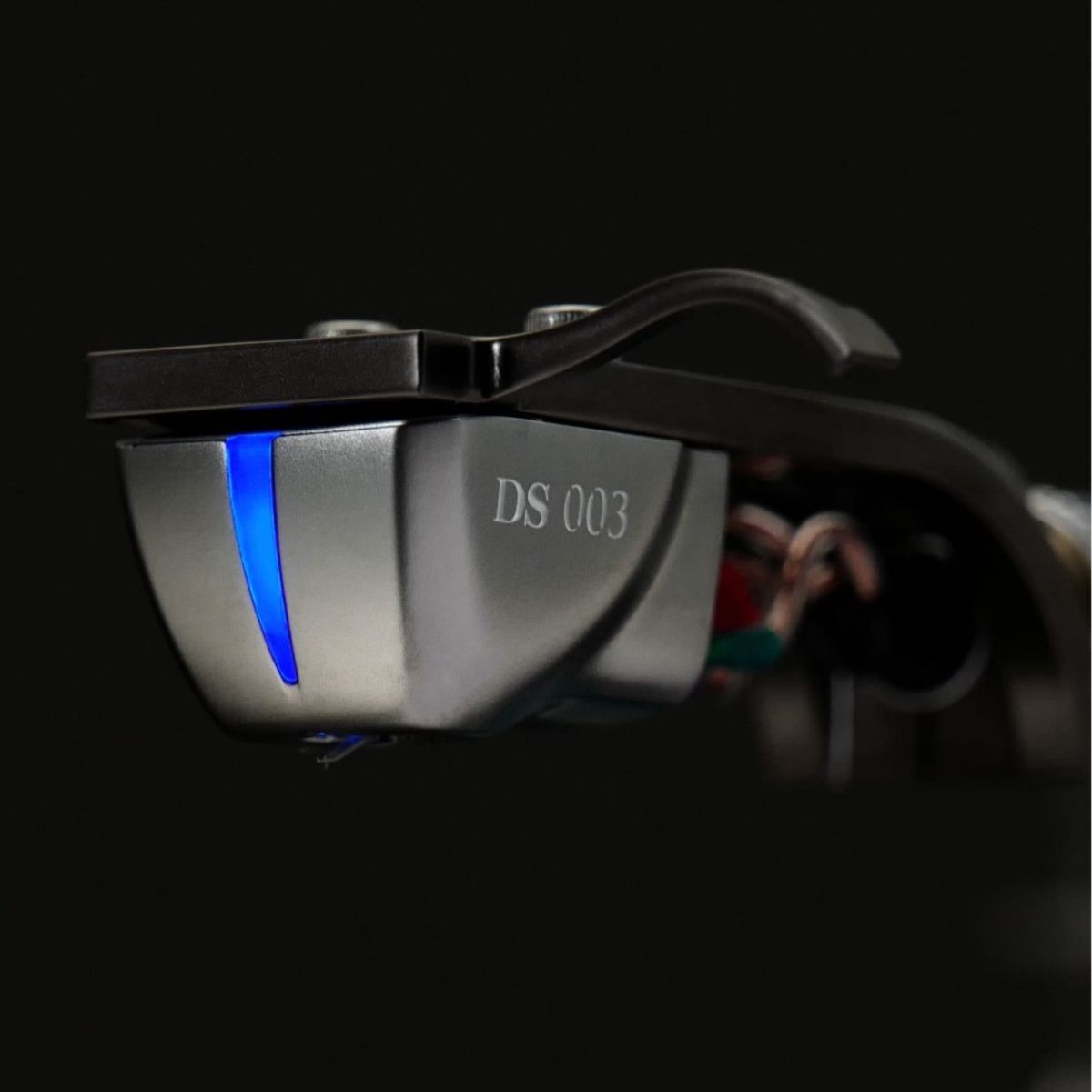

DS-AUDIO DS-003

Disposición independiente de LED y fotodetector para los canales izquierdo y derecho.

El nuevo sistema de cápsula óptica DS003 se ha optimizado mediante la implementación de un sistema independiente de LED y fotodetector para los canales izquierdo y derecho. Como resultado, el voltaje de salida de la cápsula ha aumentado considerablemente, pasando de 40 mV a 70 mV. La cápsula DS003 ofrece una relación señal/ruido notablemente superior a la de sus modelos hermanos, lo que se traduce en un nivel de ruido aún menor y una claridad musical mucho mayor.

El DS Audio DS-003 funciona con el mismo principio óptico que el DS-E3, pero es un escalón superior en la gama y tiene un generador óptico más avanzado.

El peso de la placa de sombreado se redujo en más del 50%.

La implementación de LED independientes para los canales izquierdo y derecho permite optimizar el posicionamiento del sistema óptico y requiere el uso de una nueva placa de sombreado cuyo tamaño se ha reducido significativamente en comparación con nuestros diseños anteriores. Además de esta reducción de tamaño, el material utilizado para fabricar la placa de sombreado ha cambiado de aluminio (como en los cartuchos de segunda generación) a berilio con una pureza del 99,9 %.

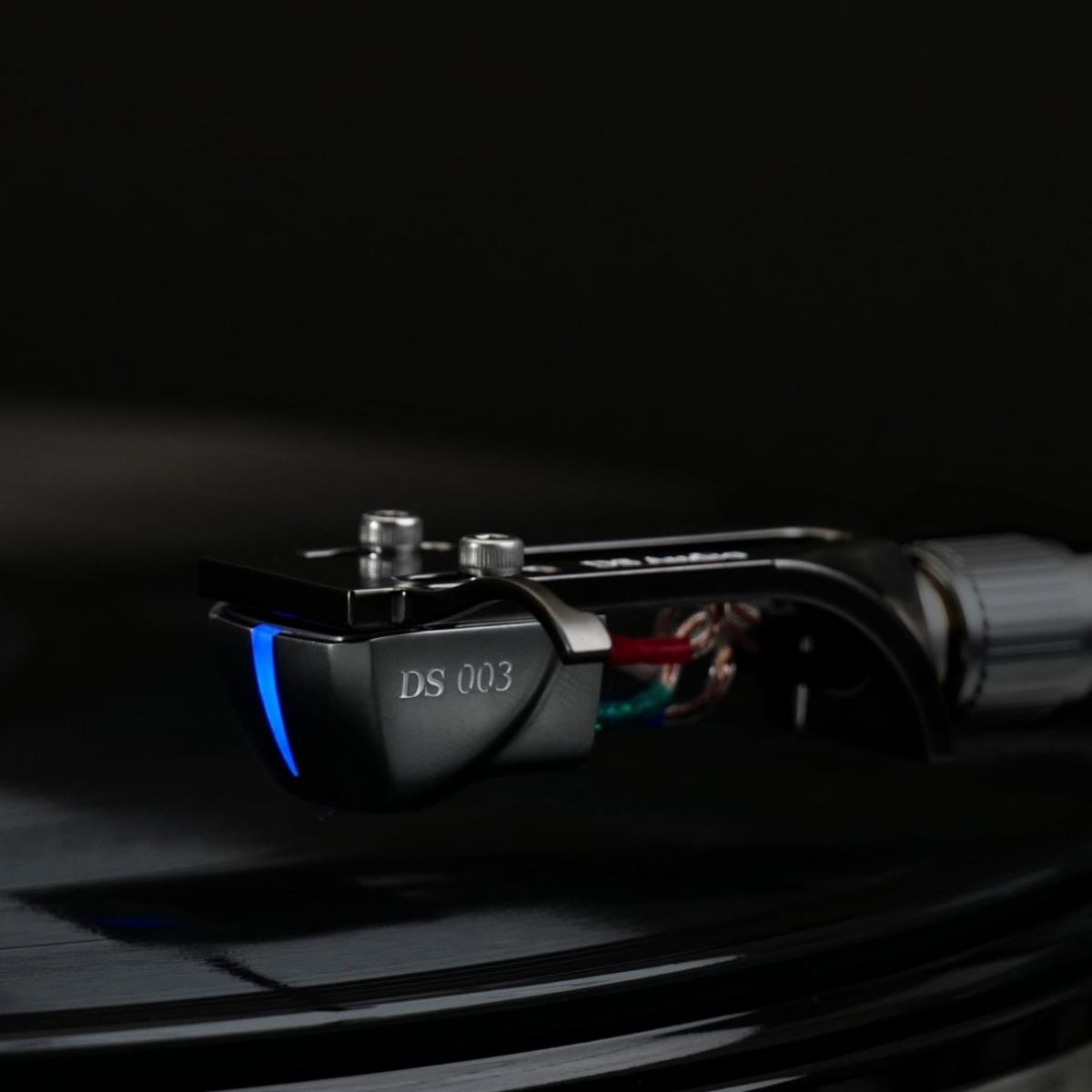

Voladizo de aluminio y cuerpo de aluminio

El cartucho DS003 combina un brazo de aluminio con una aguja de contacto lineal. Su cuerpo, fabricado en aluminio, presenta una estructura diseñada para ofrecer la máxima rigidez. Además, el DS003 incorpora un cableado interno 1,6 veces más grueso que el de los cartuchos de segunda generación, con el fin de reducir la impedancia.

Ecualizador

Se modificó el grosor de la placa de circuito impreso y el grosor de la lámina de cobre.
En comparación con el ecualizador DS002, el grosor de la placa de circuito impreso se ha modificado de 1,6 mm a 2,0 mm, y el grosor de la lámina de cobre se ha modificado de 35 µ a 70 µ. Además, el ecualizador DS003 permite seleccionar la frecuencia de corte para el rango de baja frecuencia entre cuatro tipos, lo que permite seleccionar una salida que se adapte mejor a su sistema.

Placa de circuito impreso hecha a mano en Japón

Cada componente utilizado en nuestros productos es probado y evaluado por nuestros técnicos japoneses expertos.
Además de utilizar una placa de circuito impreso especial, la conexión por torsión de las patillas de los componentes es una muestra más de la excelente atención al detalle de DS Audio.
Todos y cada uno de nuestros productos se fabrican a mano y su calidad está garantizada por nuestros ingenieros altamente cualificados.

Importante

El DS-003 no puede conectarse a una entrada phono MM o MC convencional. Necesita obligatoriamente su ecualizador/fuente DS Audio (o uno compatible) porque la cápsula óptica requiere alimentación para los LEDs y una ecualización distinta de la RIAA usada por MM/MC

¿Por qué muchos aficionados dicen que suena diferente?

Las cápsulas MM y MC funcionan mediante imanes y bobinas. El DS-003 elimina esos elementos móviles pesados, por lo que:

• Hay menos masa en movimiento.
• Menor histéresis magnética.
• Mejor seguimiento del surco.
• Más microdetalle y claridad

Especificaciones:

Cartucho óptico DS 003

Conversión fotoeléctrica de salida de señal
Separación de canales 27dB más （1KHz）
Peso 7.7g
Nivel de señal de salida 70 mV (salida de cartucho de 1 kHz)
Aluminio canti-palanca
Material del cuerpo Aluminio (A5052)
Material del soporte en voladizo Inoxidable
Presión de la aguja 2,0 g ～ 2,2 g (se recomienda 2,1 g)
Contacto de Stylus Line

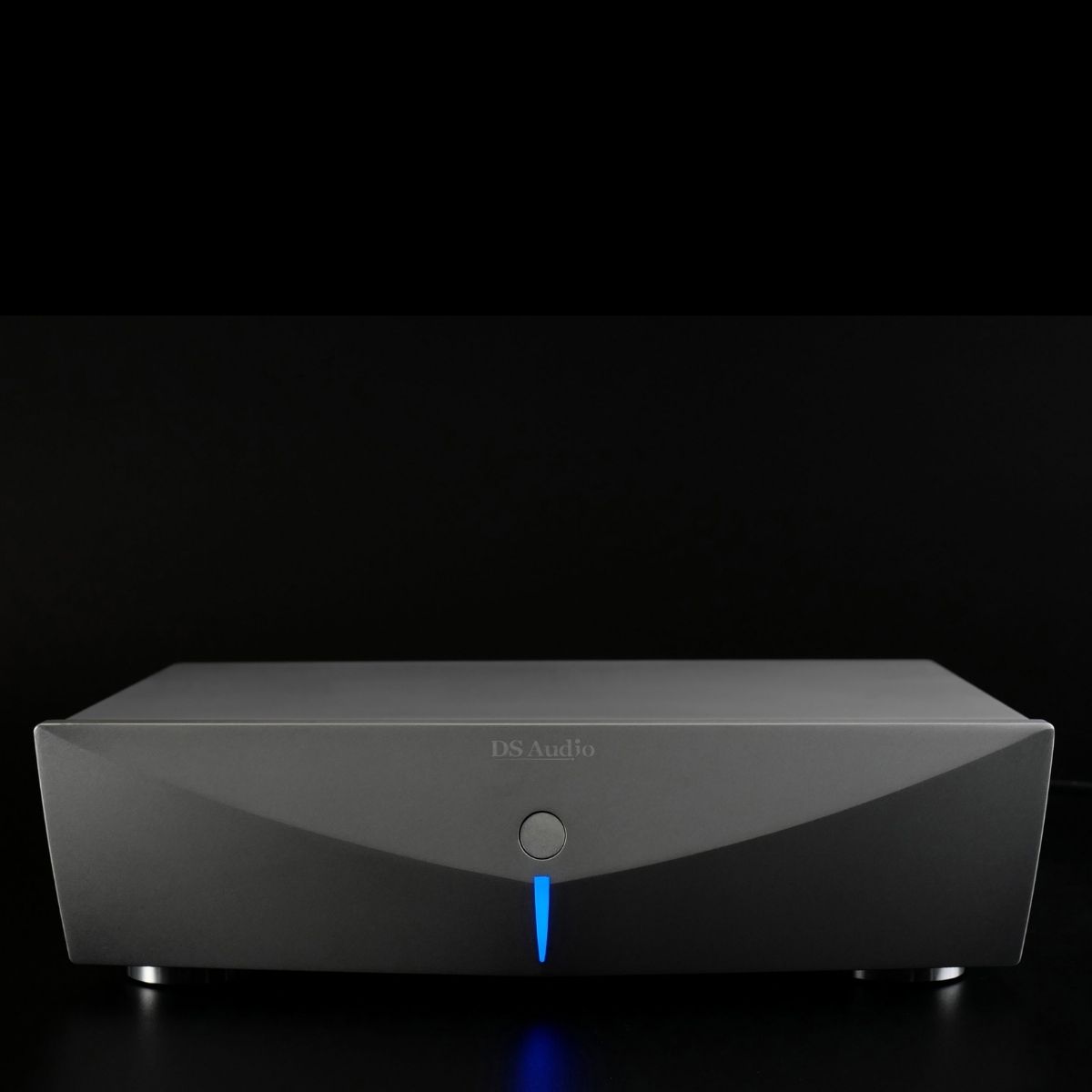

Ecualizador DS 003 para cartucho óptico

Voltaje de salida 500 mV (salida de ecualizador de 1 kHz)
Impedancia de salida RCA 120Ω
Impedancia de entrada del preamplificador Más de 10 kΩ
Terminal de entrada Terminal RCA
Terminal de salida Terminal RCA × 2
Tamaño W33cm × H9.2cm × D29.5cm
Peso 5kg
