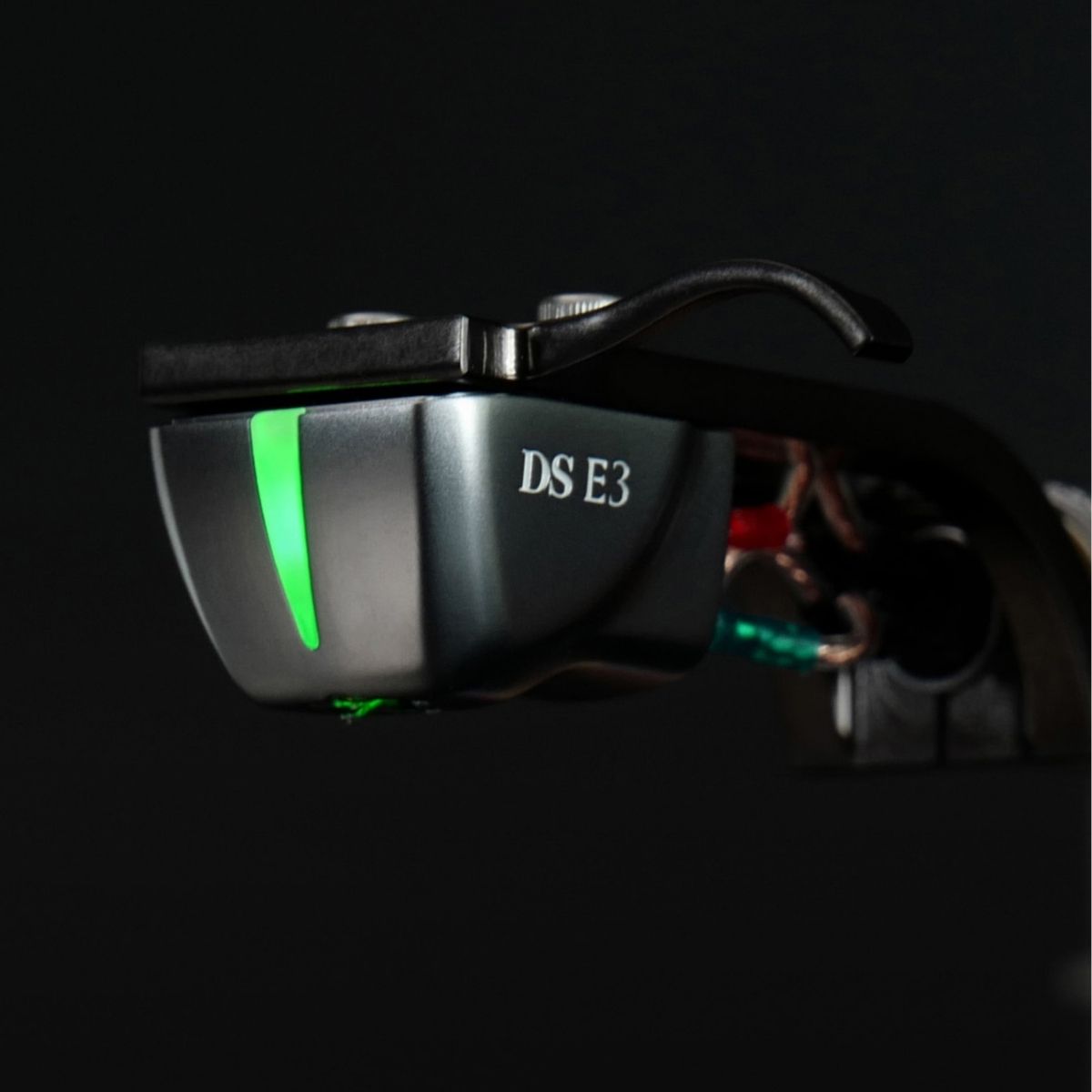

DS-AUDIO DS-E3

Utiliza un mecanismo de cartucho óptico de tercera generación.

El DS-E3 utiliza un mecanismo de cartucho óptico de tercera generación, con el mismo diseño que nuestros otros productos.

El DS-E3 ofrece un precio sumamente bajo, a la vez que hereda las ventajas del mecanismo de tercera generación, como una mayor potencia de salida gracias a los LED y fotodiodos independientes, una mejor separación de canales y el uso de una placa de protección contra la luz de berilio.

Voladizo de aluminio con aguja elíptica

El brazo en voladizo está fabricado en aluminio y la punta de la aguja es una aguja elíptica sólida. Al adoptar el mecanismo de cartucho óptico de tercera generación, la separación de canales se ajusta a 1 dB menos para mejorar la eficiencia de la producción en masa.

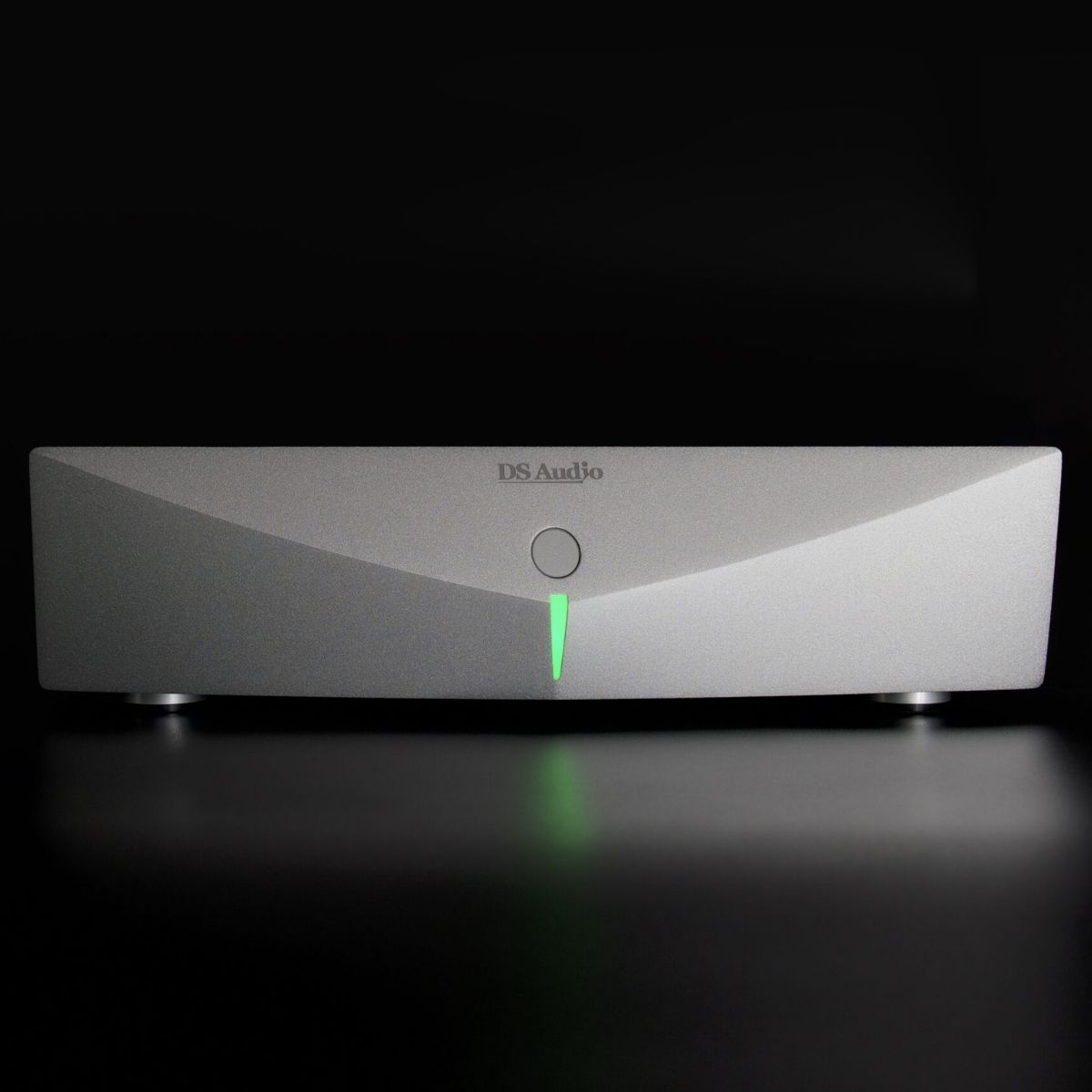

Nuevos circuitos de amplificación y alimentación eléctrica

En el ecualizador DS-E3, el circuito de amplificación se ha simétrico y el voltaje suministrado a la cápsula se ha estabilizado para lograr un sonido más claro y rápido.

La miniaturización se logra mediante el uso de un amplificador operacional.

El ecualizador DS-E3 utiliza un amplificador operacional como elemento amplificador para minimizar la ruta de la señal, reduciendo así considerablemente el número de componentes y logrando un tamaño menor. Como resultado, el ecualizador DS-E3 tiene aproximadamente un tercio del tamaño del ecualizador DS003.

El DS Audio DS-E3 es un sistema de cápsula fonográfica óptica para giradiscos. A diferencia de las cápsulas tradicionales MM (Moving Magnet) o MC (Moving Coil), no genera la señal mediante imanes y bobinas, sino mediante un sistema óptico con LEDs y fotodetectores.

El proceso es:

• Surco del vinilo → movimiento mecánico de la aguja.
• Movimiento mecánico → modulación de luz (óptica).
• Variación de luz → señal eléctrica analógica.
• El ecualizador dedicado del DS-E3 amplifica y ecualiza esa señal.

En ningún momento se convierte a unos y ceros (digital).

La ventaja de la tecnología óptica es que elimina algunos problemas de las cápsulas MM y MC:

• No hay masa magnética móvil.
• Menor inercia del sistema.
• Menor distorsión mecánica.
• Mejor seguimiento de los surcos.
• Respuesta en frecuencia muy amplia.

Pero sí existen pérdidas y limitaciones, porque:

• La aguja tiene masa.
• Hay resonancias mecánicas.
• Los fotodetectores tienen ruido.
• La electrónica introduce ruido y distorsión.
• El propio disco de vinilo tiene ruido y desgaste.

Especificaciones:
