DS-AUDIO DS GRAND MASTER

Disposición independiente de LED y fotodetector para los canales izquierdo y derecho.

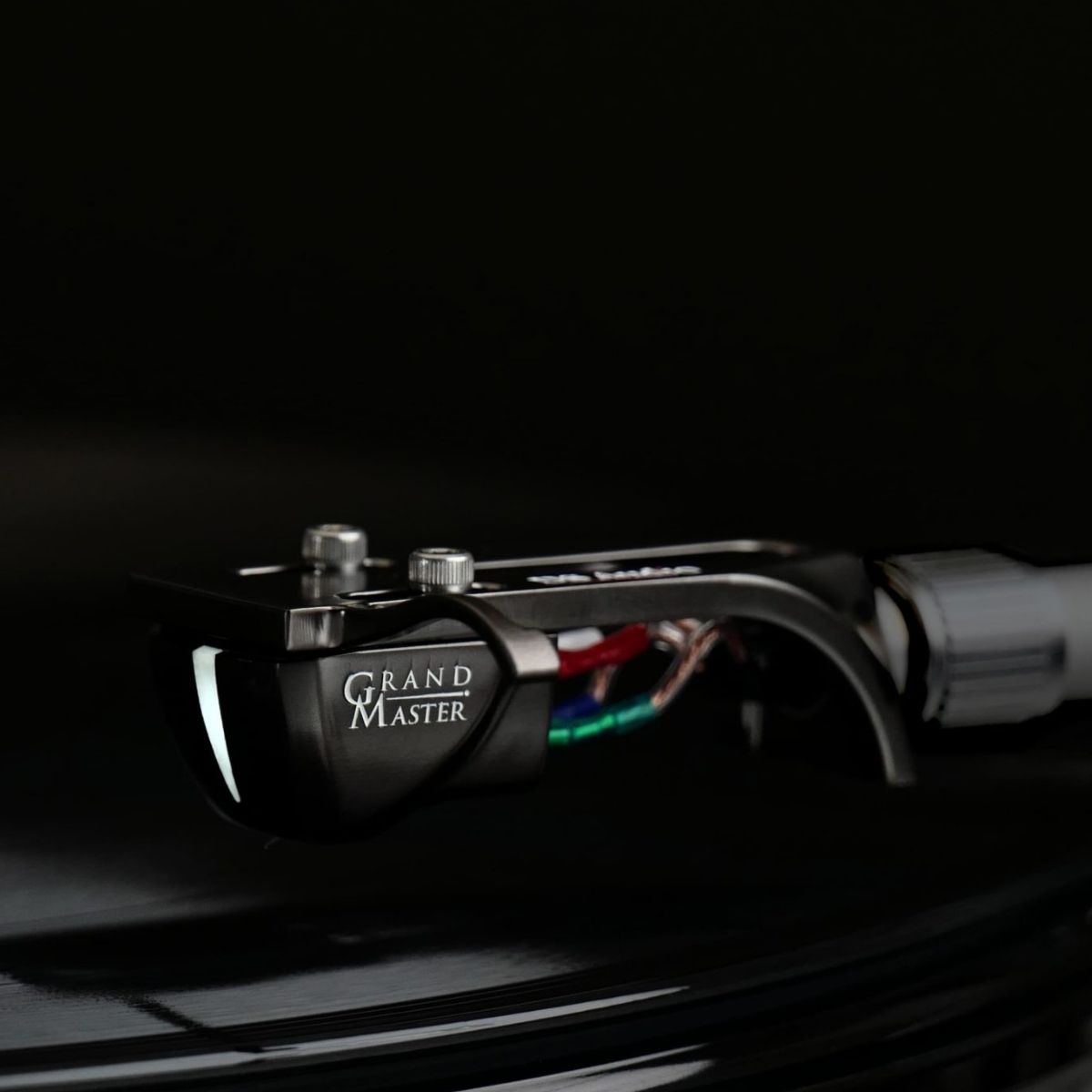

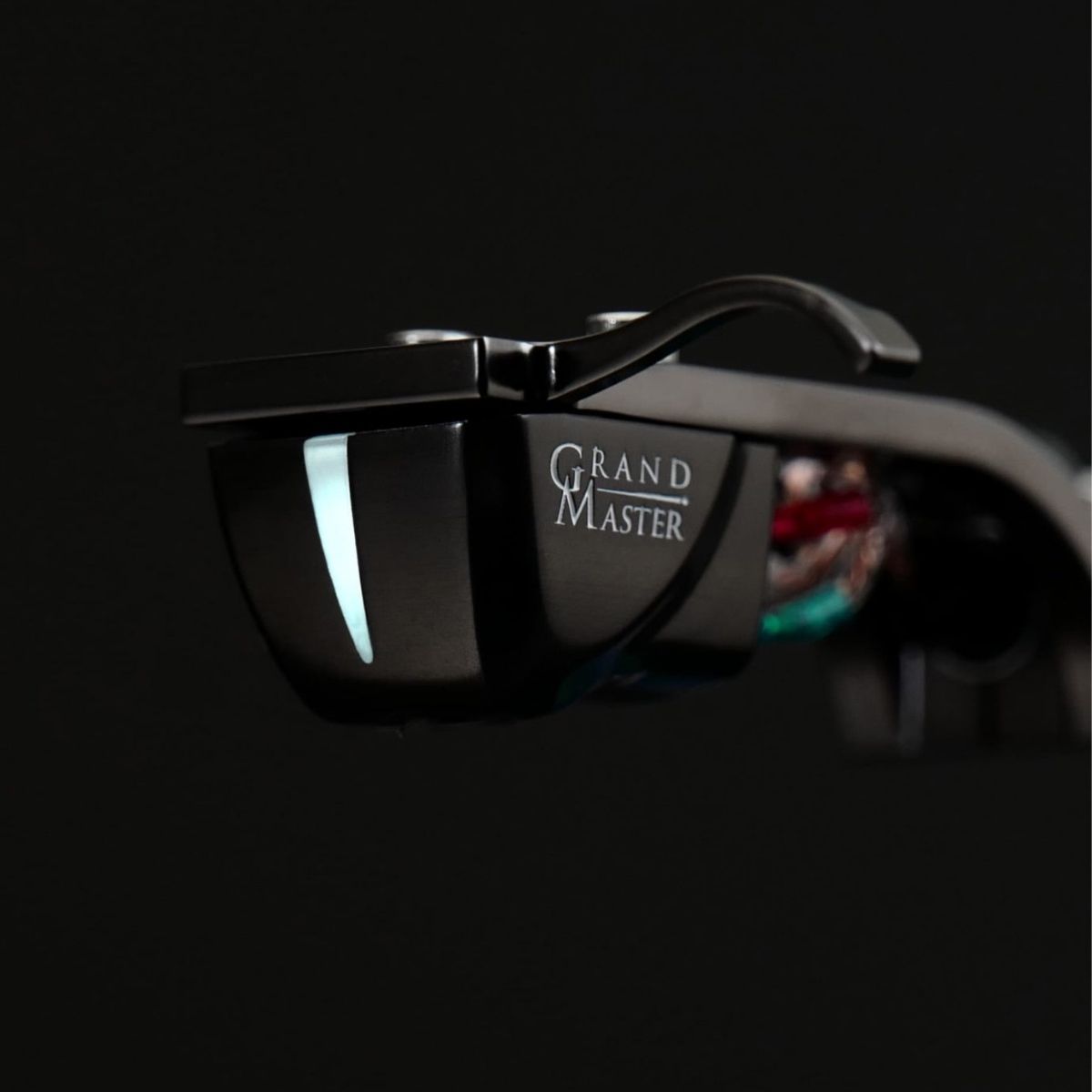

El nuevo sistema de cápsula óptica Grand Master se ha optimizado mediante la implementación de un sistema independiente de LED y fotodetector para los canales izquierdo y derecho. Como resultado, el voltaje de salida de la cápsula ha aumentado de 40 mV a 70 mV. La cápsula Grand Master ofrece una relación señal/ruido mejorada en comparación con sus modelos similares, lo que se traduce en un nivel de ruido aún menor y una claridad musical mucho mayor.

El peso de la placa de sombreado se reduce en más del 50%.

La implementación de LED independientes para los canales izquierdo y derecho permite optimizar el posicionamiento del sistema óptico y requiere el uso de una placa de sombreado de nuevo diseño, cuyo tamaño se ha reducido significativamente en comparación con nuestros diseños anteriores. Además de esta reducción de tamaño, el material utilizado para fabricar la placa de sombreado se ha cambiado de aluminio (como en los cartuchos de segunda generación) a berilio con una pureza del 99,9 % para reducir aún más su masa.

Voladizo de diamante

El Grand Master es el primer cartucho de DS Audio que incorpora un brazo de diamante con aguja MicroRidge. Su exclusiva estructura se diseñó para ofrecer la máxima rigidez. Además, el Grand Master utiliza un cableado interno 1,6 veces más grueso que el de los cartuchos de segunda generación para reducir la impedancia.

Ecualizador

La unidad de potencia y la unidad ecualizadora son unidades completamente separadas.

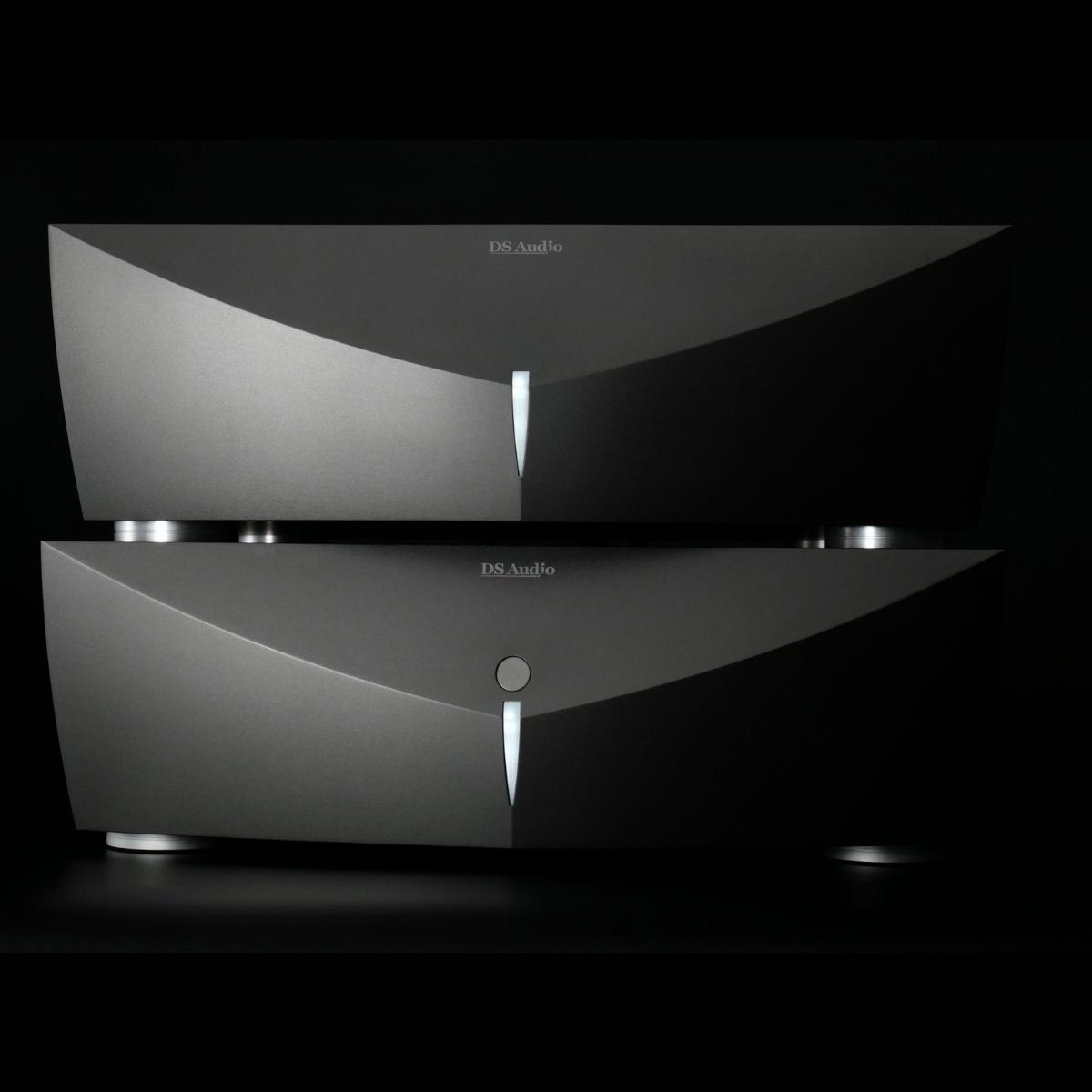

El sistema DS Audio Grand Master cuenta con un ecualizador y una fuente de alimentación independientes, cada uno en un chasis separado. El uso de condensadores electrolíticos de 2,34 millones de µF y 2,97 millones de µF en las unidades de ecualizador y fuente de alimentación, respectivamente, ha dado como resultado un diseño de fuente de alimentación significativamente más robusto y una reproducción mejorada de las frecuencias bajas más profundas. Además, el ecualizador Grand Master incorpora condensadores de película especiales fabricados a medida según las especificaciones de DS Audio, junto con resistencias de bobinado antiinductivas. El diseño incluye tres transformadores, cada uno con una capacidad 1,5 veces mayor que la del DS Master 1: uno para el canal izquierdo y otro para el derecho, mientras que el tercero se encarga de la alimentación de la cápsula óptica.

Un total de 6 puntos de corte de baja frecuencia opcionales

El ecualizador Grand Master cuenta con salidas RCA no balanceadas y XLR balanceadas. Además, permite seleccionar entre 6 puntos de corte de baja frecuencia diferentes, lo que facilita su integración con cualquier sistema de alta fidelidad.

Especificaciones:

Cartucho óptico Grand Master

Salida de señal Conversión fotoeléctrica

Dispersión de canal 27 dB más (1 kHz)

Peso 7,7 g

canal de señal de salida 70 mV más

Viga voladiza diamante

Material del cuerpo

Ultra Duralumin

Material del soporte en voladizo

Inoxidable

Pulidor de agujas 2,0 g ～ 2,2 g (se recomiendan 2,1 g)

Aguja Microcresta

Ecualizador Grand Master para cartuchos ópticos

motor de salida 700 mV (1 kHz)

impedancia de salida RCA 120Ω XLR 120Ω

impedancia de entrada del preamplificador Más de 10 kΩ

Entrada de retorno RCA

Terminal de salida

Terminal RCA×3, terminal XLR×3

Tamaño 45,2 cm de ancho × 15,2 cm de alto × 48,6 cm de profundidad (ambos)

Peso 25,1 kg (unidad ecualizadora), 29,8 kg (unidad de potencia)
