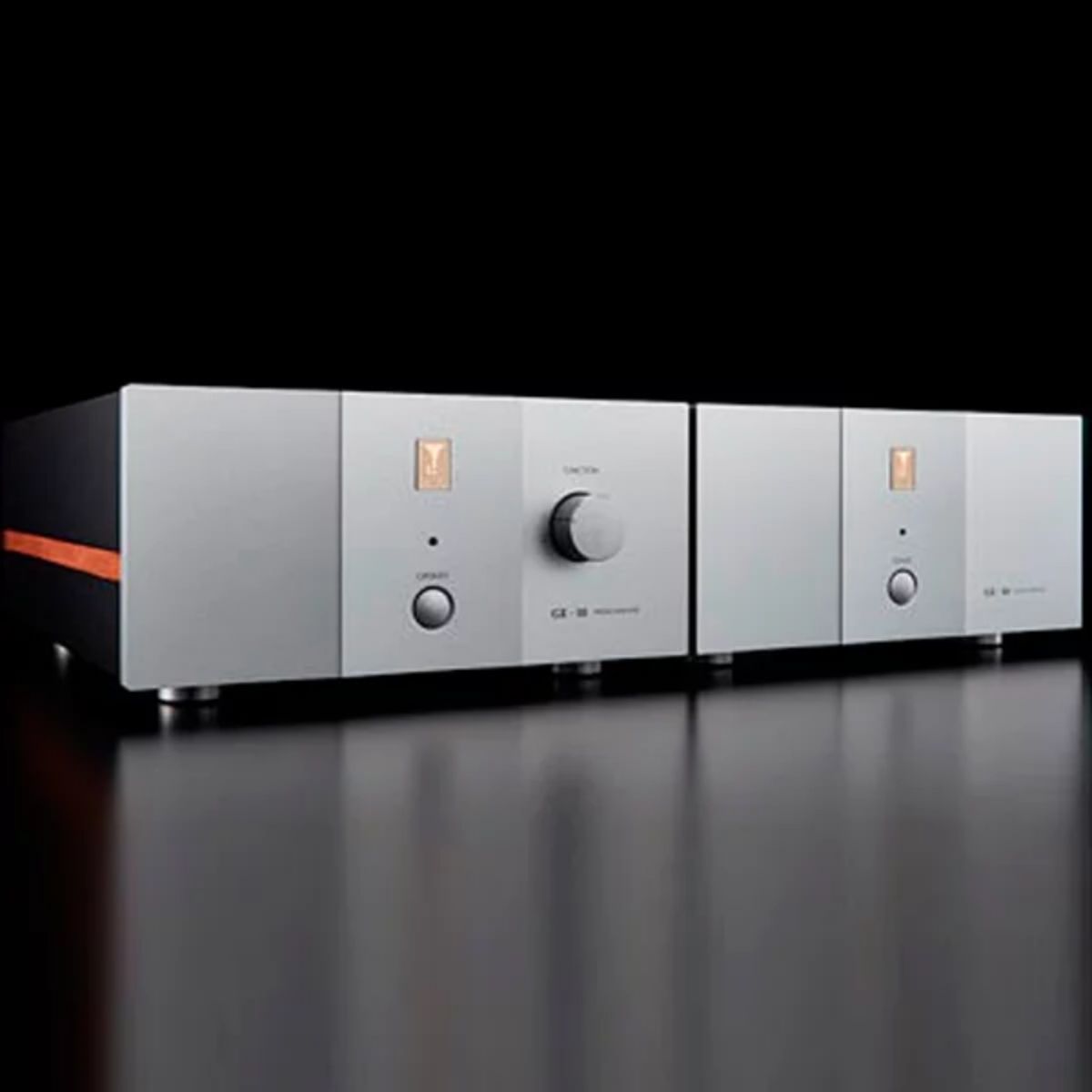

KONDO AUDIO NOTE GE-10i

El preamplificador de fono GE-10, modelo insignia de la marca, es el resultado de toda la experiencia y el conocimiento de Audio Note.
Fue diseñado para funcionar junto con el preamplificador G-1000, también de gama alta, y así crear un sistema de preamplificación definitivo para la reproducción analógica.

Características

El circuito ecualizador es de tipo CR.
Chasis separado y fuente de alimentación totalmente independiente
Aislamiento de los condensadores del filtro de rizado y de los condensadores de desacoplamiento.
Circuito de alimentación de filamento tipo derivación a gran escala
Los circuitos de alimentación son independientes para lograr la mejor separación de canales.
Utilice componentes de calidad como cables de plata revestidos de seda (SSW), condensadores de lámina de plata, transformador de potencia original y chasis de cobre.

Unidad ecualizadora de fono

El circuito ecualizador es de tipo CR, lo que permite obtener una textura sonora lo más natural posible.
La primera etapa es un circuito en cascada, seguido del ecualizador por un seguidor de cátodo. Esta configuración logra una baja impedancia de salida y garantiza un sonido natural sin coloración.
La modularización de la sección del preamplificador de fono permite acortar las rutas de señal y facilita el cableado manual. Gracias a ello, se pueden montar de forma compacta seis tubos de vacío y grandes condensadores de señal de plata en el módulo.
Además, se forman bucles de señal de alta pureza mediante la colocación de cuatro condensadores de desacoplamiento alrededor del módulo. Teniendo en cuenta que se puede conectar un preamplificador de estado sólido, el GE-10 puede funcionar con una impedancia de entrada tan baja como 20 kΩ.

Fuente de alimentación, el circuito del calentador en derivación

El tubo rectificador es el 6CA4. El transformador de potencia y las bobinas de choque están dispuestos para obtener una vibración mínima. Se seleccionan tres tipos de condensadores de desacoplamiento para lograr un equilibrio óptimo de las características tonales. La fuente de alimentación se refuerza separando claramente los condensadores del filtro de rizado y los condensadores de desacoplamiento.
La combinación de grupos de condensadores y un circuito de alimentación de filamento de 6,3 V CC en derivación elimina en gran medida el rizado en la línea de alimentación y regula la tensión del filamento dentro de ±5 %.

Impedancia de carga y filtro de corte bajo

Tras conectar el GE-10 a un preamplificador y seleccionar el valor correspondiente (entre 3 valores disponibles), se obtiene una impedancia resultante de 20 kΩ. El condensador de salida del GE-10 y esta impedancia de 20 kΩ forman un filtro de corte de graves que no afecta negativamente a la calidad del sonido. Este filtro reduce moderadamente las frecuencias subsónicas y contribuye a mantener un sonido nítido.

Piezas de altísima calidad

Audio Note incluye condensadores originales de lámina de plata, resistencias con terminales de plata, cableado SSW, chasis principal de cobre, condensadores electrolíticos originales, conectores RCA originales, transformadores de potencia originales, inductores y mucho más. Otros componentes, como condensadores y resistencias de otras marcas, se seleccionan cuidadosamente para cada posición específica.

Especificaciones:
