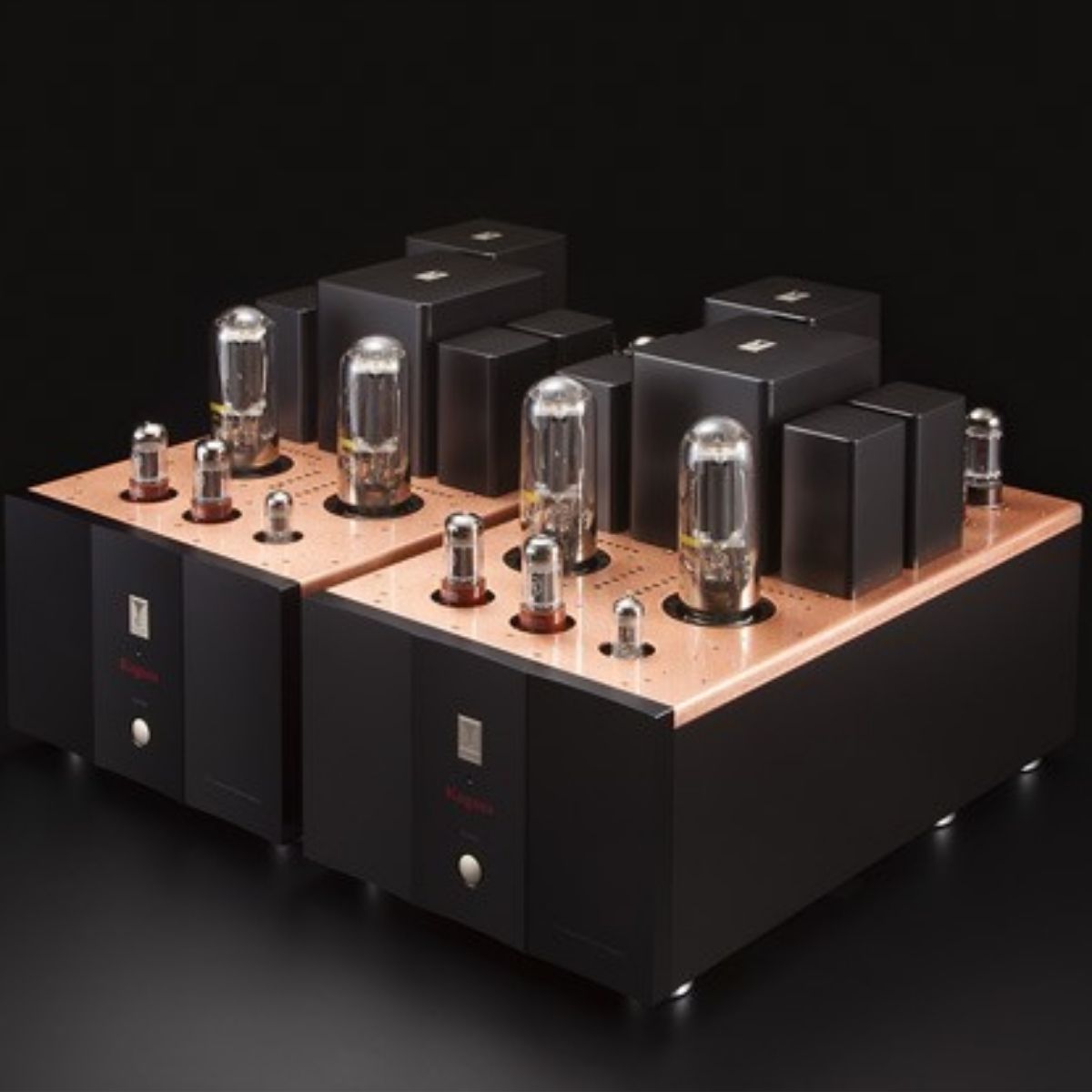

KONDO AUDIO NOTE KAGURA 2i

El diseño del circuito está configurado con dos válvulas 12AU7 y 6SN7 para la amplificación y dos válvulas 6SN7 (seguidor de cátodo) para la etapa de excitación, lo que permite controlar con potencia el tubo transmisor 211 de gran tamaño.

Estos circuitos se alimentan de forma independiente mediante fuentes de alimentación de gran escala, baja ondulación y baja impedancia, que soportan etapas de amplificación de alta pureza. Además, para lograr la calidad de audio superior que se espera de Kagura, cada etapa del circuito ha sido revisada y rediseñada.

Circuito de alimentación a gran escala

Se emplean un total de 3 transformadores de alimentación: el transformador de alimentación B, ubicado sobre la sección trasera del chasis, y los transformadores de calentador del amplificador y del rectificador, dentro del chasis. Además, se instalan 4 bobinas de choque para formar 3 circuitos de alimentación del sistema con 4 voltajes diferentes: +/-200 V, +450 V y +950 V. La sección de alimentación es potente y de alta calidad, con condensadores de aceite con una tensión de resistencia de 1000 V y bobinas de choque de núcleo cortado de nuevo desarrollo. Asimismo, se incluyen dos cables de alimentación con cada unidad de Kagura, dado que la alimentación principal y la alimentación del calentador están separadas de la entrada de CA.

Unidades modulares

Mediante la modularización de la sección de amplificación de voltaje, se han aprovechado las ventajas del cableado manual y el acortamiento de las rutas. Al colocar tres condensadores de desacoplamiento del sistema muy cerca de cada módulo, se pudieron formar bucles de señal de alta pureza en cada etapa.
Los tubos de salida 211, dispuestos de forma compacta, y la sección periférica del filamento se ubican muy cerca de la unidad de amplificación, de modo que desde el tubo de la primera etapa hasta la base del tubo de salida se puede almacenar en un espacio reducido, minimizando así al máximo el recorrido del cableado. El circuito del filamento 211 incorpora condensadores de gran capacidad (40000 µF x 2) para minimizar las fluctuaciones de señal, mientras que el nivel de ruido residual se logra considerablemente bajo gracias al uso de un circuito equilibrador de zumbido.

Piezas de alta calidad

Entre las etapas de amplificación, empleamos condensadores de lámina de plata de nuevo desarrollo, resistentes a la oscilación de los electrodos, lo que contribuyó a la mejora de la densidad sonora.

En lugar de la bobina de choque con núcleo EI utilizada convencionalmente, hemos desarrollado un nuevo tipo de núcleo cortado para lograr una mejora drástica en la calidad del sonido, haciéndolo natural y sin distorsiones, al eliminar las señales desagradables.

El transformador de salida con bobina de plata pura de Kagura admite impedancias de salida de 4, 8 y 16 Ω. De fábrica, viene preconfigurado para impedancias de altavoz de 4 Ω y 8 Ω.

Especificaciones:
