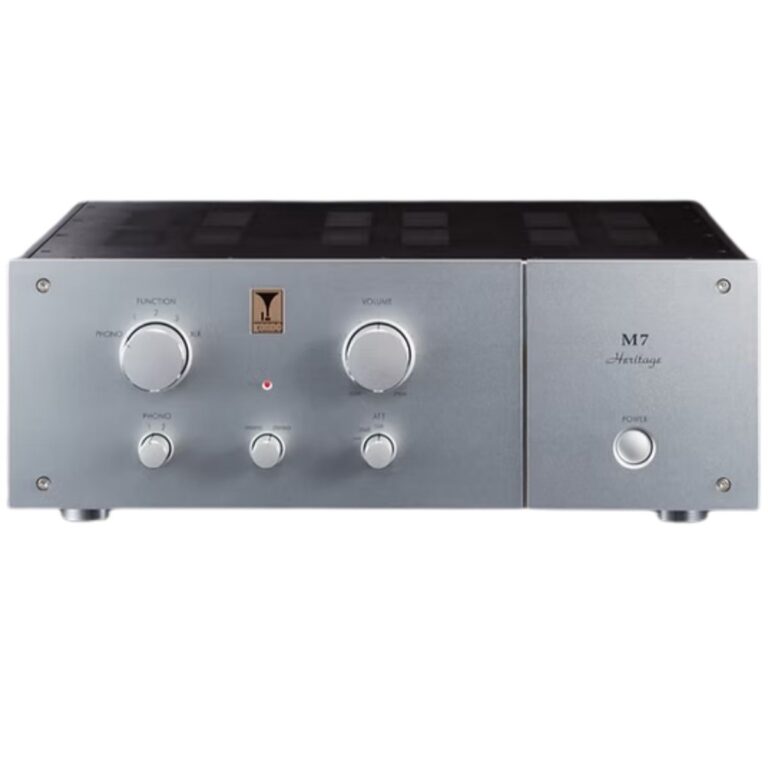

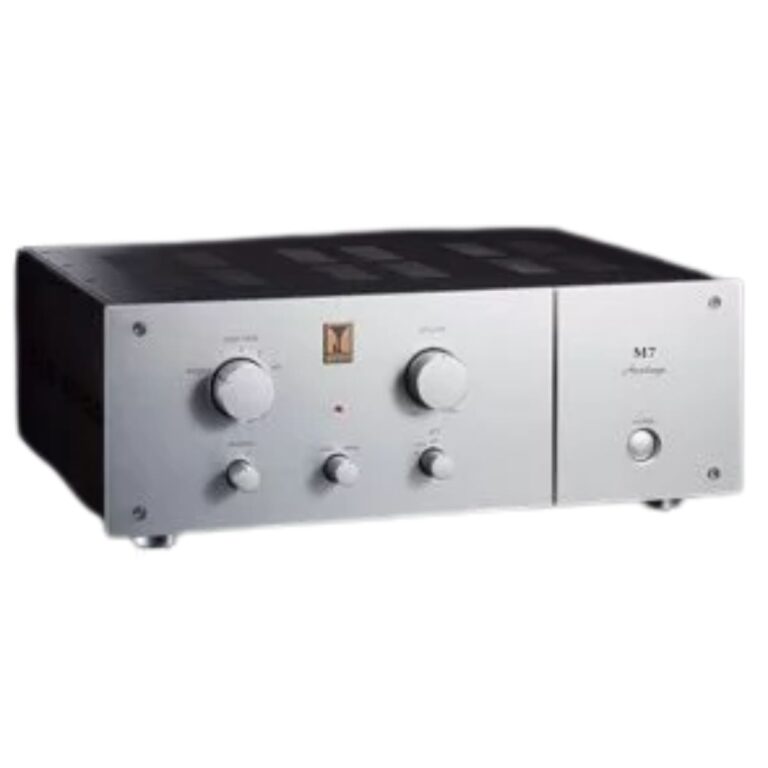

KONDO AUDIO NOTE M7 HERITAGE

El preamplificador clásico M7 se lanzó a finales de la década de 1980. Ganó fama junto con el legendario amplificador de potencia ONGAKU.

Manteniendo la impresión sonora emotiva de este preamplificador, se ha perfeccionado con tecnología y artesanía de vanguardia. Basado en un circuito bien diseñado y componentes de alta calidad, inspeccionados minuciosamente por nuestros ojos y manos, se ha mejorado el rendimiento y la compatibilidad con sistemas modernos.

Además de las especificaciones, se logra un escenario sonoro amplio y estable, emociones vivas y un bajo nivel de ruido.

Phono

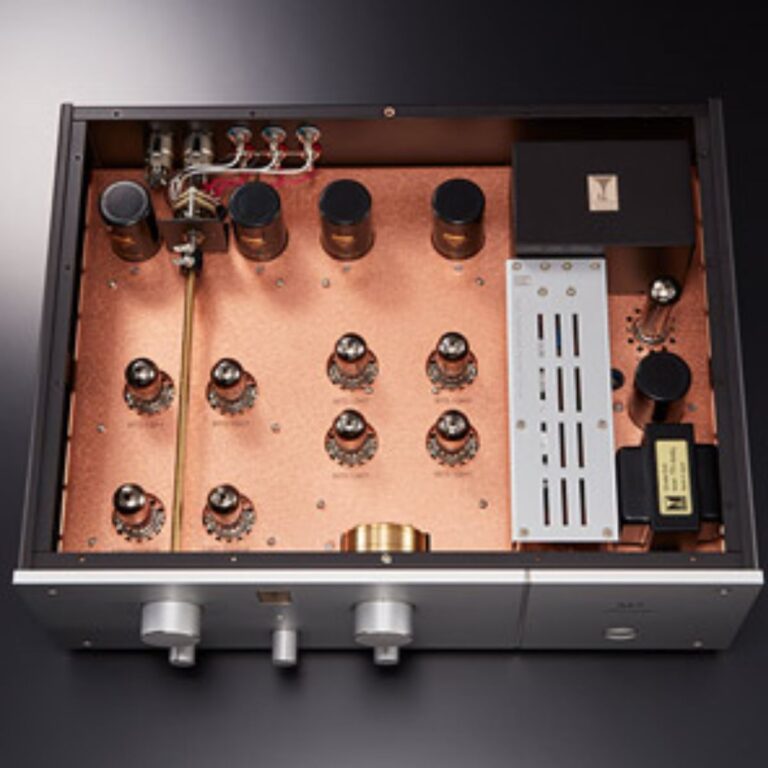

La modularización del amplificador de fono ofrece ventajas como el cableado manual y rutas de señal cortas, comparables a las de una PCB. El bucle de señal se minimiza colocando un condensador de desacoplamiento independiente cerca del módulo.

El circuito SRPP del ECC803S (12AX7) se utiliza para la primera etapa. El 6072 (12AY7) se utiliza para el seguidor de placa y el seguidor de cátodo de la segunda y tercera etapa. Esto logra una ecualización de alta precisión con un sonido nítido y silencioso.

Previo de línea

Los amplificadores de línea también están modularizados como un amplificador de fono, y los condensadores de desacoplamiento se ubican cerca de la derecha y de la izquierda, independientemente.

El acoplamiento directo del seguidor de placa y el seguidor de cátodo, utilizando 6072 (12AY7), logra una impedancia de salida más baja de 500 Ω y una frecuencia de corte de 18 Hz (con una carga de 20 kΩ). Ofrece una gran capacidad de control.

Fuente de alimentación

La rectificación se ajusta mediante 6CA4. El transformador de potencia y las bobinas de choque están dispuestos para minimizar la vibración. Se seleccionaron tres tipos de condensadores de desacoplamiento para lograr un buen equilibrio tonal. La fuente de alimentación se refuerza mediante la clara separación de los condensadores de filtro de rizado y los condensadores de desacoplamiento.

La combinación de grupos de condensadores y un circuito de alimentación de CC calefactor de tipo shunt de nuevo desarrollo elimina en gran medida las ondulaciones en la línea de alimentación y regula la tensión del calefactor con un margen de error de ±5 %.

Piezas de altísima caldiad

Condensadores de lámina de plata originales de Audio Note, condensadores electrolíticos originales, resistencias de plomo y plata, cableado SSW, chasis principal de cobre, interconexión KSL-VzII, conectores RCA originales, transformadores de potencia originales, bobinas de choque y mucho más. Otros componentes, como condensadores y resistencias de mercado, se seleccionan cuidadosamente para cada posición específica.

Especificaciones:

Modelo M7H

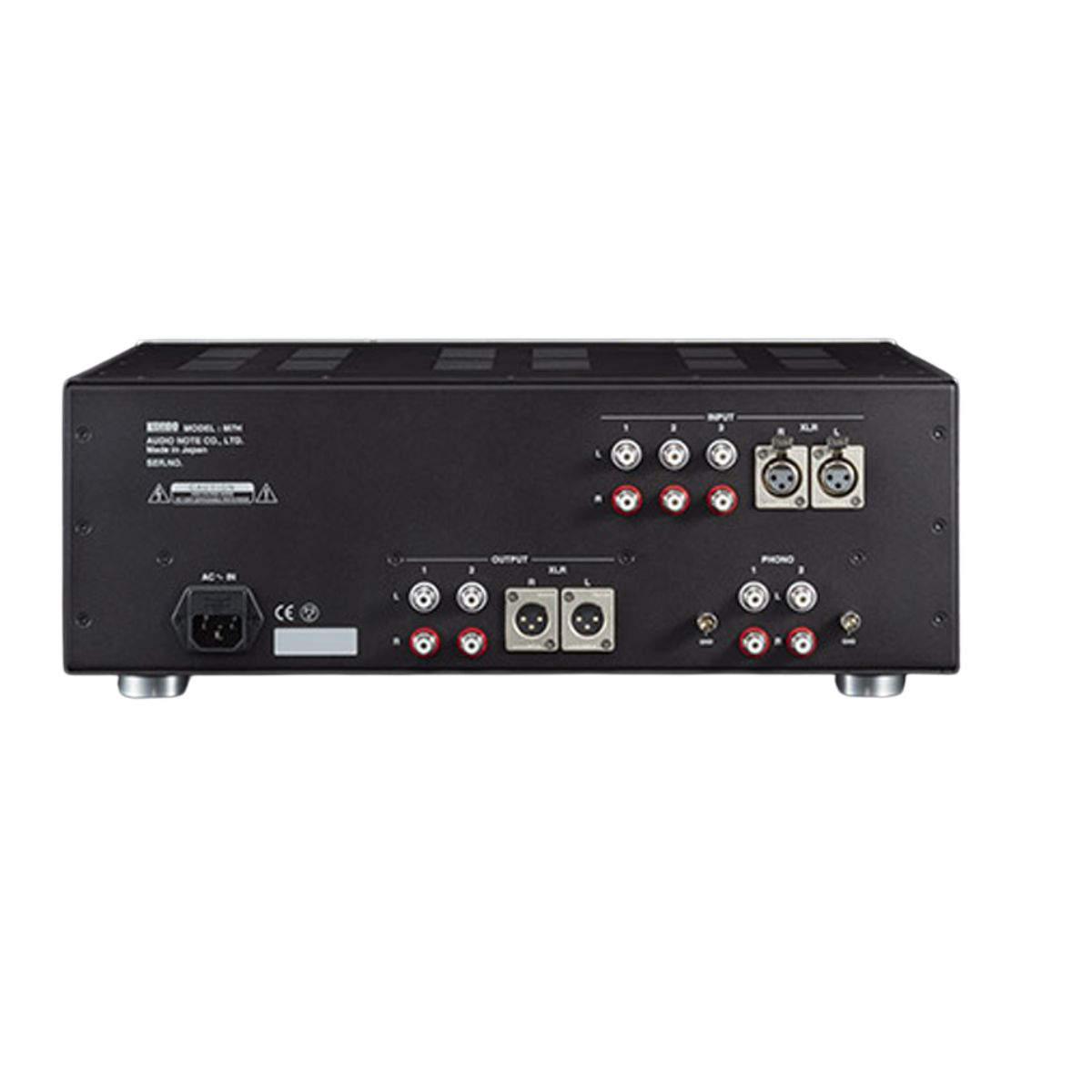

Entrada / Impedancia Phono RCA 2 pares, no balanceado / 47 kΩ

Línea RCA 3 pares, XLR 1 par, no balanceado / 50 kΩ

Producción RCA x2, XLR x1 (no balanceado, carga superior a 20 kΩ)

Declinación de la RIAA ±0,3 dB (30 Hz-20 kHz, excluyendo LCF)

Respuesta de frecuencia 10 Hz ～ 280 kHz (+0 dB, -3 dB / con carga de 100 kΩ, no balanceado)

Distorsión (THD) 0,07 % (1 kHz, 1 V, parte de línea)

Ruido Menos de 0,15 mV (línea), menos de 5 mV (fono)

Gananacia 25 dB (Entrada de línea → Salida de línea), 63 dB (Entrada de phono → Salida de línea)

Tubos de vacío ECC803S x2, 6072 x2 (Phono) 6072 x4 (Línea) EZ81 x1 (Rectificación)

Consumo de energía 38W

Dimensiones 438 mm (ancho) 160 mm (alto) 330 mm (profundidad) (sin incluir las protuberancias)

Peso 15 kilos
