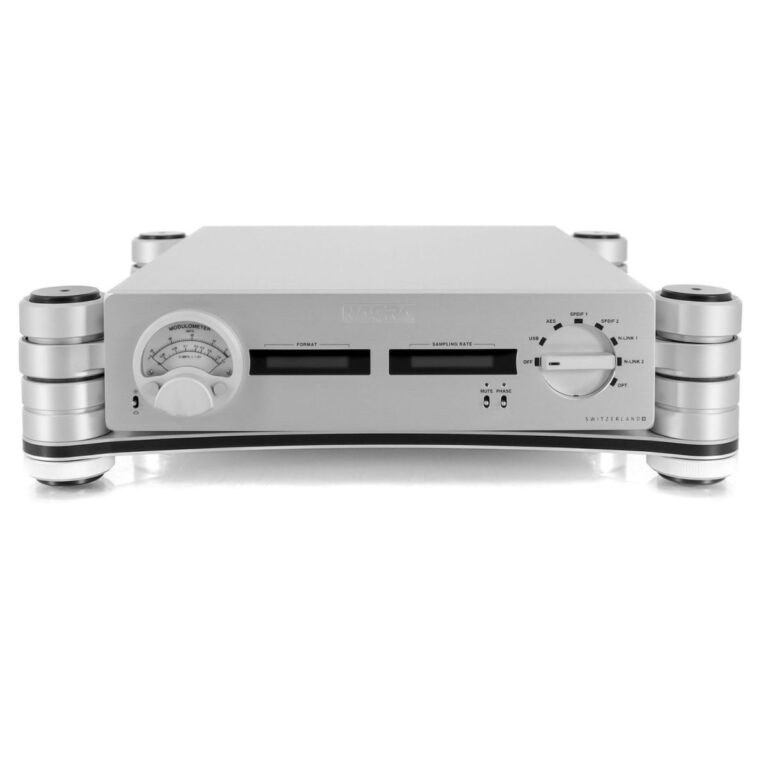

NAGRA HD DAC X

El modelo HD DAC X va un paso más allá que el Nagra HD DAC, reconocido a nivel mundial. Incluye muchos de los avances tecnológicos del modelo HD PREAMP.
El resultado es un sonido natural que ofrece calidez, transparencia, dinámicas extremas y respuesta de frecuencia extendida, mucho más que cualquier otro convertidor D/A.

La fuente de alimentación es extremadamente sofisticada. Utiliza diodos rectificadores de carburo de silicio ultrarrápidos, reguladores de voltaje de ruido ultrabajo y una batería virtual compuesta por una batería de supercondensadores tres veces más grande que la del modelo HD PREAMP. El nuevo modelo HD DAC X presenta 37 fuentes de alimentación individuales reguladas de ruido ultrabajo. El modelo HD DAC X cuenta con AES-EBU, S/P-DIF en RCA y BNC, y 2x entradas ópticas ST-1 monomodo Nagra Link para recibir futuras fuentes Nagra de alta resolución. La entrada USB utiliza un software patentado diseñado en torno a un chip X-Mos de 8 núcleos.

En este nuevo Nagra HD DAC X se utilizan relojes de altísima precisión y vibración ultrabaja. Una FPGA de alto rendimiento realiza todos los cálculos internos. Cada señal de entrada se convierte al formato DSD 256 (frecuencia de muestreo de 11,2 MHz).

La fuente de alimentación digital principal tiene un nivel de ruido 30 veces menor que el convertidor HD DAC, ya que utiliza circuitos de nivel de ruido muy bajo. El orden de magnitud del ruido de estas nuevas fuentes de alimentación es de 0,4 a 0,8 µV rms (de 10 Hz a 100 kHz). La parte digital por sí sola utiliza 16 fuentes de alimentación de ruido ultrabajo. La entrada digital y la placa de D/A están integradas en una placa de circuito impreso de alta precisión de 8 capas.

La sección analógica es bastante singular. Las soluciones probadas y adoptadas para el convertidor Nagra HD DAC se han conservado y mejorado. Al igual que HD PREAMP, utiliza una topología dual mono. La señal analógica que sale de la placa de D/A se lleva a un amplificador de corriente simétrico que reduce drásticamente su impedancia. Esta etapa singular alcanza niveles de rendimiento asombrosos con un tiempo de subida del orden de 1800 V/µS en la carga inductiva de 28 H a los transformadores entre etapas. No utiliza retroalimentación ni proporciona ninguna ganancia.

Transformadores fabricados en casa

La ganancia de voltaje solo se logra mediante una nueva generación de transformadores Nagra. La otra función de estos transformadores es anular el equilibrio de la señal de audio para atacar válvulas de tipo single ended. Estos transformadores los fabrican nuestros técnicos especializados y capacitados exclusivamente en los talleres de Nagra en Suiza. El rendimiento de estos transformadores es esencial en la calidad de este nuevo convertidor Nagra D/A y se someten a estrictas pruebas de calidad.

Después de los transformadores, la impedancia se reduce aún más mediante una etapa que consta de dos válvulas de tipo NOS militares JAN5963 (uno por canal). Esta fase utiliza un diseño de salida de catodina. El voltaje de los filamentos calefactores se regula individualmente para cada válvula de tubo a fin de lograr un ruido propio muy bajo. Esta fase está diseñada para no tener retroalimentación. En etapa sección se utilizan numerosos componentes especiales. Algunos de ellos se fabrican de manera personalizada teniendo en cuenta las especificaciones de Nagra.

Los ingenieros mecánicos de Nagra han adaptado el soporte sin vibraciones de nuevo diseño del HD Preamp para reducir las resonancias microfónicas a un nuevo nivel.

Numerosos premios

El HD DAC X se lanzó en la última edición del Rocky Mountain Audio Fest y recibió cinco premios: Best Sound of Show.

“… De todos ellos, una remasterización de Storyville Records 2xHD de alta resolución «The Blues» o «The Sky is Crying» de Sonny Boy Williamson (DSD 256), este último grabado que debe tener 66 años, me dejó alucinado. La intimidad de la grabación, el enorme contraste entre la voz envejecida del hombre al mismo tiempo dulce aún intacta y sorprendente me dejaron boquiabierto”.

Jason Victor Serinus, Stereophile.

“Una pista de un lanzamiento solo para DSD de Carmen Gomes «Sings the Blues» también sonó excelente. Y si eso no fuera suficiente, una hermosa grabación de 1948 de Peggy Lee, rescatada de los masters del acetato… me dejó realmente atónito”.

Pisándole los talones estaban Nagra/Rockport, Best of Show de Julie Mullins:

“Hablando de un sonido excelente y material de demostración destacable, Nagra presentó su nuevo HD-DAC-X ($65 000 dólares) en una configuración con sus otros componentes de la línea HD, una platina Nagra vintage y altavoces Rockport. René Laflamme presentó un sinfín de pistas bien grabadas que van desde el nuevo álbum en vivo de Norah Jones (muestreo aumentado a DSD256) hasta Sonny Boy Williamson, además de joyas raras, como una transferencia de archivo digital de una grabación mono de Peggy Lee cantando «Bye, Bye, Blackbird» de 1948, donde su voz mostraba un naturalismo más terrenal en comparación con sus estilos vocales en material posterior… algunos asistentes al espectáculo entraron y exclamaron: ‘¡Esto es lo que esperábamos de verdad!’”.

Línea HD

La línea HD, para alta definición, se ideó para superar los límites del realismo y fronteras de la electrónica. Te sorprenderá desde las primeras notas, la profundidad del escenario y la sensación de vivir la música en directo. Como siempre ocurre con Nagra, la fidelidad del sonido está en total armonía con la grabación original respetando la intención del artista.

Especificaciones:

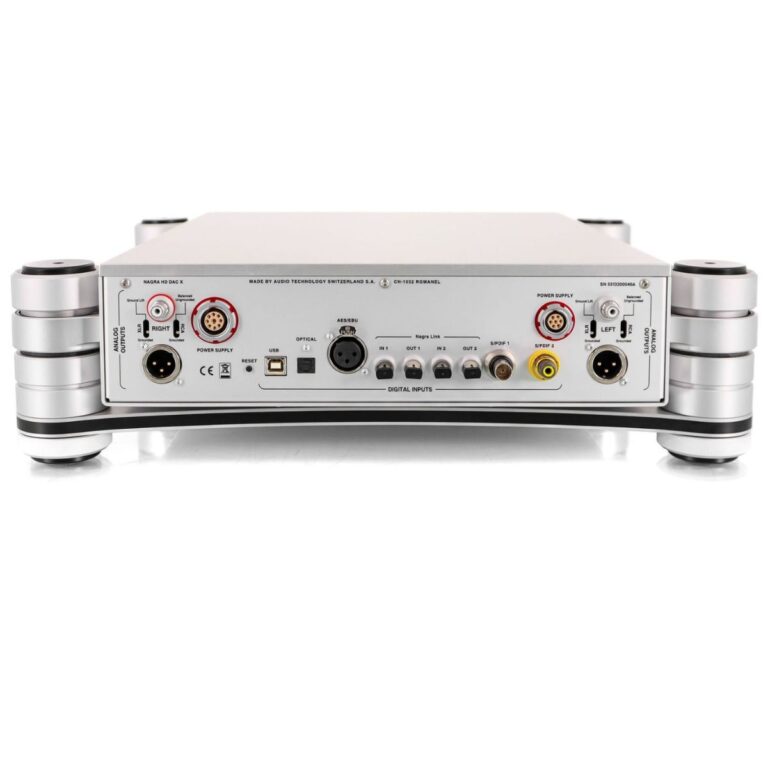

Entradas digitales 1 x entrada digital coaxial AES / EBU
2 x entrada digital coaxial S/PDIF
1 x entrada digital óptica Toslink
2 x NAGRA-LINK
1 x puerto USB audio (UCA2)
Salidas analógicas 1 x par RCA (no balanceado)
1 x par XLR (balanceado)
Nivel de salida 1,5 Vrms
Impedancia de salida <200 Ω
Salida analógica nivel de ruido -128 dBr a 1 kHz, 1,5V
Distorsión armónica total (THD) <0,02% a -20 dBfs
<0,005% (filtrado de H2) a -3 dBfs
Respuesta en frecuencia 5 Hz – 40 kHz, +0 / -1 dB
Diafonía >110 dB a 1 kHz
>100 dB a 20 kHz
Fase entre canales < 0,05º a 1 kHz
< 0,3º a 20 kHz
< 0,5º a 50 kHz
Automatización remota Entrada de 1 conector jack estéreo de 3,5 mm (1/8”) – Comando de entrada
Salida de 4 conectores jack estéreo de 3,5 mm (1/8”) – Conmutación de salida por relé
Automatización del hogar 1 conector SUB-D9 – RS232 115 200 bits/s, 8 bits de datos, sin paridad, 1 bit de parada
Alimentación 100V~, 115V~, 120V~, 127V~, 230V~ o 240V~
NO AJUSTABLE: ±10%, 50-60 Hz
Consumo de energía 170W máx.
Fusible de red principal S230 V ~ a 240V~ ⇒ T2A L (FST 5 x 20 mm 250 V)
100 V ~ a 127V~ ⇒ T3,15A L (FST 5 x 20 mm 250 V)
Dimensiones 433 mm (Ancho) x 121 mm (Alto) x 436 mm (Fondo)
Dimensiones fuente de alimentación (HD PSU) 433 mm (Ancho) x 121 mm (Alto) x 436 mm (Fondo)
Peso 13,5 kg
Peso de la fuente de alimentación 16,5 kg
