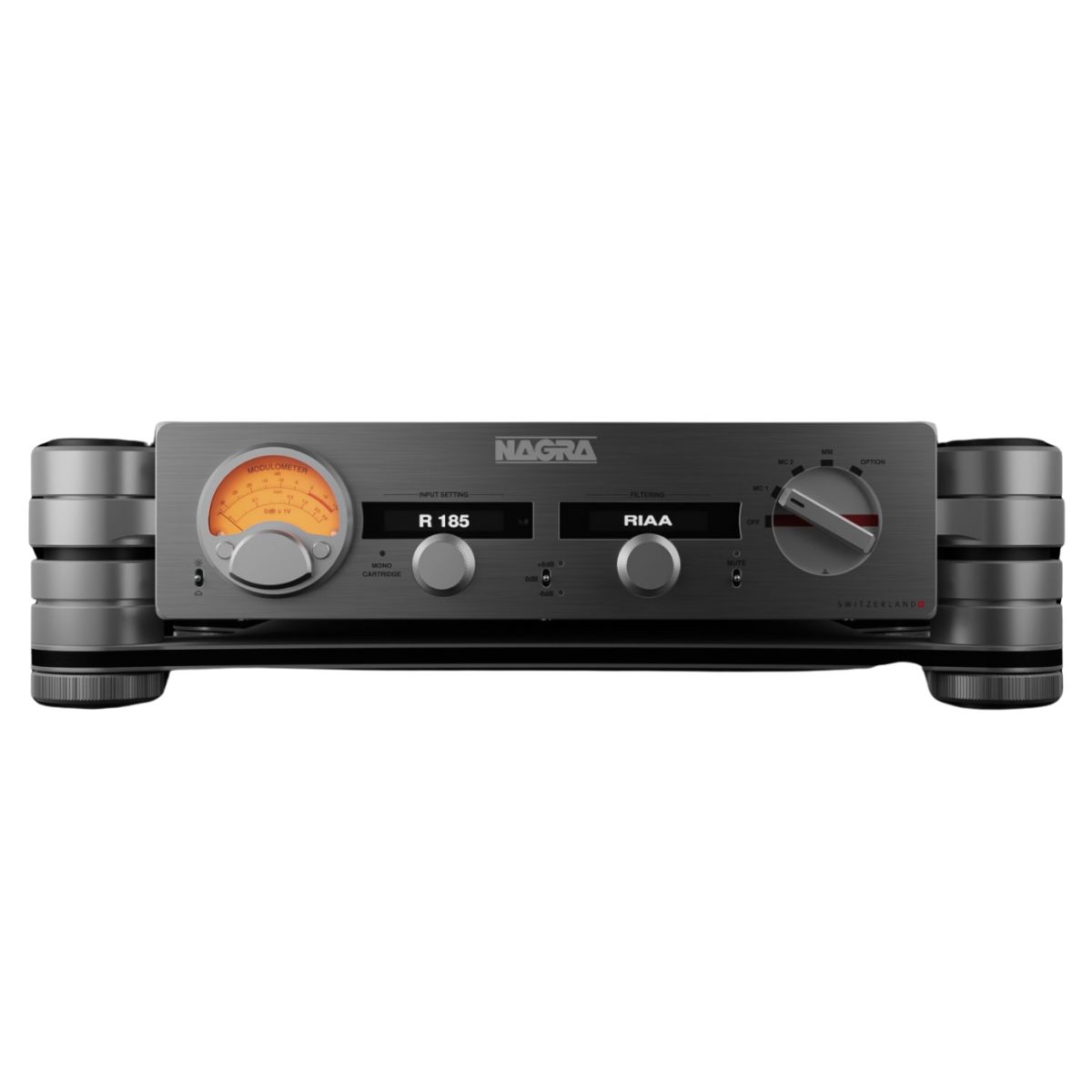

NAGRA HD PHONO

Después de años de intensa investigación y desarrollo, el HD PHONO finalmente está disponible para los oyentes de vinilo más exigentes. Es el complemento ideal para la gama HD y los mundialmente aclamados componentes HD PREAMP, HD DAC X y HD AMP.

La primera etapa de previo de fono de Nagra se derivó de la etapa de preamplificador de micrófono de carrete a carrete Nagra IV-S. Más tarde evolucionó hasta convertirse en la sección de fono del legendario preamplificador Nagra PL-P. Desde entonces, Nagra ha trabajado y mejorado ese diseño original con la creación de Nagra VPS y BPS, seguido del Nagra Classic PHONO lanzado en 2020.

El Nagra HD PHONO sigue la introducción del tocadiscos Reference y la cápsula de bobina móvil Nagra MC-4. Tanto el tocadiscos Reference como la cápsula MC-4 son competidores de última generación por derecho propio y demostraron ser activos importantes en la finalización y puesta a punto del HD PHONO.

El HD PHONO es un diseño de dos chasis en el que el delicado circuito de la etapa de previo de fono está aislado en su propio chasis de aluminio mecanizado por CNC. Un segundo chasis sirve para albergar una enorme fuente de alimentación externa con supercondensador. Las fuentes de alimentación basadas en supercondensadores brindan todas las ventajas de las fuentes de alimentación basadas en baterías con la ventaja adicional de aceptar y entregar cargas mucho más rápido y con mayor carga de corriente y estabilidad del ciclo que las fuentes de alimentación basadas en baterías. Esta fuente de alimentación se basa en las de HD PREAMP y HD DAC X, pero presenta una serie de innovaciones que la hacen aún más silenciosa con un rendimiento mejorado. Ambos chasis están suspendidos en un sistema que incorpora una plataforma de capa restringida y amortiguada acoplada a cuatro torres amortiguadas con aisladores que proporcionan una resistencia superior a las vibraciones.

Lo mejor de lo analógico está incorporado en el HD PHONO. Es dual-mono, pura Clase A con etapas 100% a válvulas. Además, incorpora control remoto de capacidad de ajuste de la carga de la cápsula de 10 a 390 ohmios, con pasos tan finos como 5 ohmios para valores más pequeños. Esto permite una combinación perfecta entre su cápsula y la etapa HD PHONO, todo confirmado de oído desde la comodidad de su silla de escucha.

El HD PHONO presenta una nueva generación de transformadores de entrada. Siguiendo el transformador VPS original y basado en los transformadores de entrada de micrófono Nagra IV-S, los transformadores del HD PHONO son un diseño de cuarta generación con 26 dB de ganancia. El núcleo del nuevo transformador está fabricado con cobalto y se trata criogénicamente durante varias semanas para mejorar el rendimiento. El transformador en sí se da cuerda a mano en un proceso muy delicado que requiere habilidades propias de los relojeros.

Características:

Válvulas duales mono/clase A.
4 x EF806S, 2 x E88CC
Transformadores de entrada hechos a medida con ganancia de 26 dB con núcleos de cobalto tratados criogénicamente
Ganancia total de hasta 68,5 dB ajustable en ±6 dB, es decir, 62,5 dB y 56,5 dB
Filtro RIAA, TELDEC, NAB 100 µS, VICTOR EUR, VICTOR EE.UU.
2 x entradas MC en RCA
1 x entrada MM en RCA
1 x entrada opcional para futuros transformadores personalizados
Sistema de carga controlado remotamente desde sin carga hasta 390 ohmios en pasos de 5 ohmios
Fuente de alimentación independiente con módulo de supercondensador que garantiza una alimentación silenciosa

Especificaciones:

ENTRADAS 3 x pares RCA (MC1, MC2, MM)
2 x puestas a tierra GND
SALIDAS 1 x par RCA (no balanceada)
RESPUESTA EN FRECUENCIA 10 Hz – 100.000 Hz (+1,5 dB, -2 dB)
Relación de transformadores 26 dB
Ganancia de etapa de phono 30,5 dB
36,5 dB
42,5 dB
Ganancia máxima Relación de transformadores y ganancia de etapa de válvulas
68,5 dB con interruptor de ganancia a +6 dB
Impedancia de salida <500 Ω
Relación Señal/Ruido 80 dB ASA-A
Gama dinámica >150 dB
Nivel de salida 1 Vrms para 0 dBB
Niveles armónicos <0,1% a 1 kHz, 1V de salida, sin carga
Separación de canales >80 dB a 1 kHz, 1Vrms
Filtrado Curvas de desacentuación seleccionables con el controlador y display de FILTRADO: RIAA, TELDEC, NAB 100μS, VICTOR EUR, VICTOR USA
Configuración de entrada MC1 y MC2 Modo de cápsula RCA : ENTRADA ESTÉREO / ENTRADA MONO
Carga: SIN CARGA / 5 / 10 / 15 / 25 / 30 / 35 / 40 / 50 / 55 / 60 / 65 / 75 / 80 / 85 / 90 / 100 / 105 / 110 / 115 / 125 / 130 / 135 / 140 / 150 / 155 / 160 / 165 / 175 / 180 / 185 / 190 / 200 / 205 / 210 / 215 / 225 / 230 / 235 / 240 / 250 / 255 / 260 / 265 / 275 / 280 / 285 / 290 / 300 / 305 / 310 / 315 / 325 / 330 /335 / 340 / 350 / 355 / 360 / 365 / 375 / 380 / 385 / 390 (Ω)
Configuración de entrada MM Modo de cápsula RCA: STEREO IN / MONO IN
Carga Capacitiva: 0 pF / 47 pF / 100 pF / 150 pF / 220 pF
Configuración de entrada Opción Modo de cápsula: STEREO IN / MONO IN
Válvulas 2 x E88CC/6922
4 x EF806S-Oro
Automatización remota Aporte 1 conector jack estéreo de 3,5 mm (1/8”): Comando de entrada
Producción 4 conectores jack estéreo de 3,5 mm (1/8”): Conmutación de salida por relé
Automatización del hogar 1 x conector SUB-D9
RS232
115200 bits/s, 8 bits de datos, sin paridad, 1 bit de parada
Alimentación Entrada del aparato C14 IEC
100 V~, 115 V~, 120 V~, 127 V~, 230 V~ o 240 V~, ±10%, 50-60 Hz
Consumo de energía 170W máximo
Fusible de alimentación 230V~ a 240V~ T2A L
100V~ a 127V~ T3.15AL
Dimensiones Previo de phono: 438 mm (Ancho) x 121-130 mm (Alto) x 439 mm (Fondo)
Previo de phono con módulos opcionales: 438 mm (Ancho) x 121-130 mm (Alto) x 495 mm (Fondo)
Chasis de fuente de alimentación (HD PSU): 438 mm (Ancho) x 121-130 mm (Alto) x 439 mm (Fondo)
Peso de previo de phono 14,5 kg
Peso de fuente de alimentación 16,5 kg
