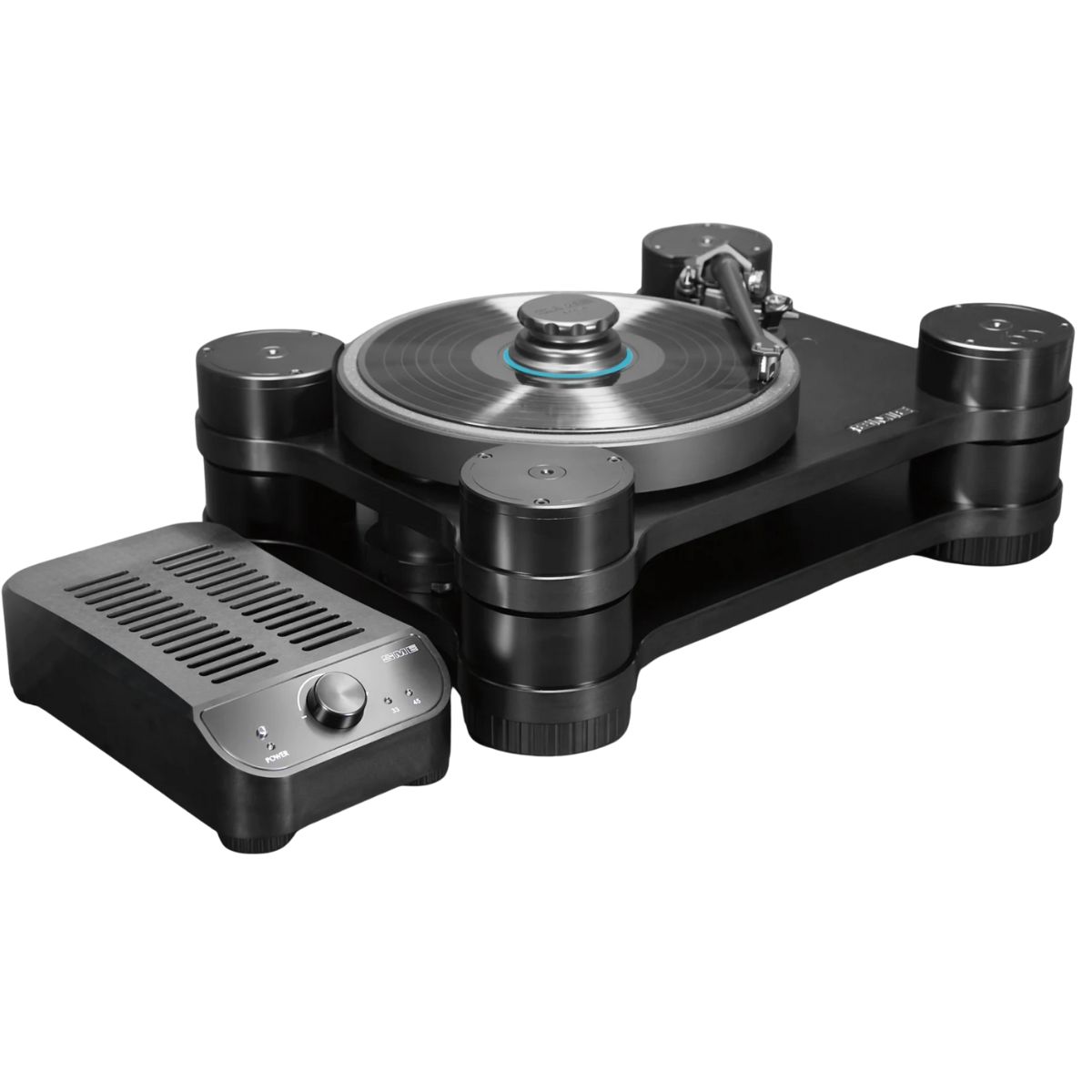

SME MODEL 60

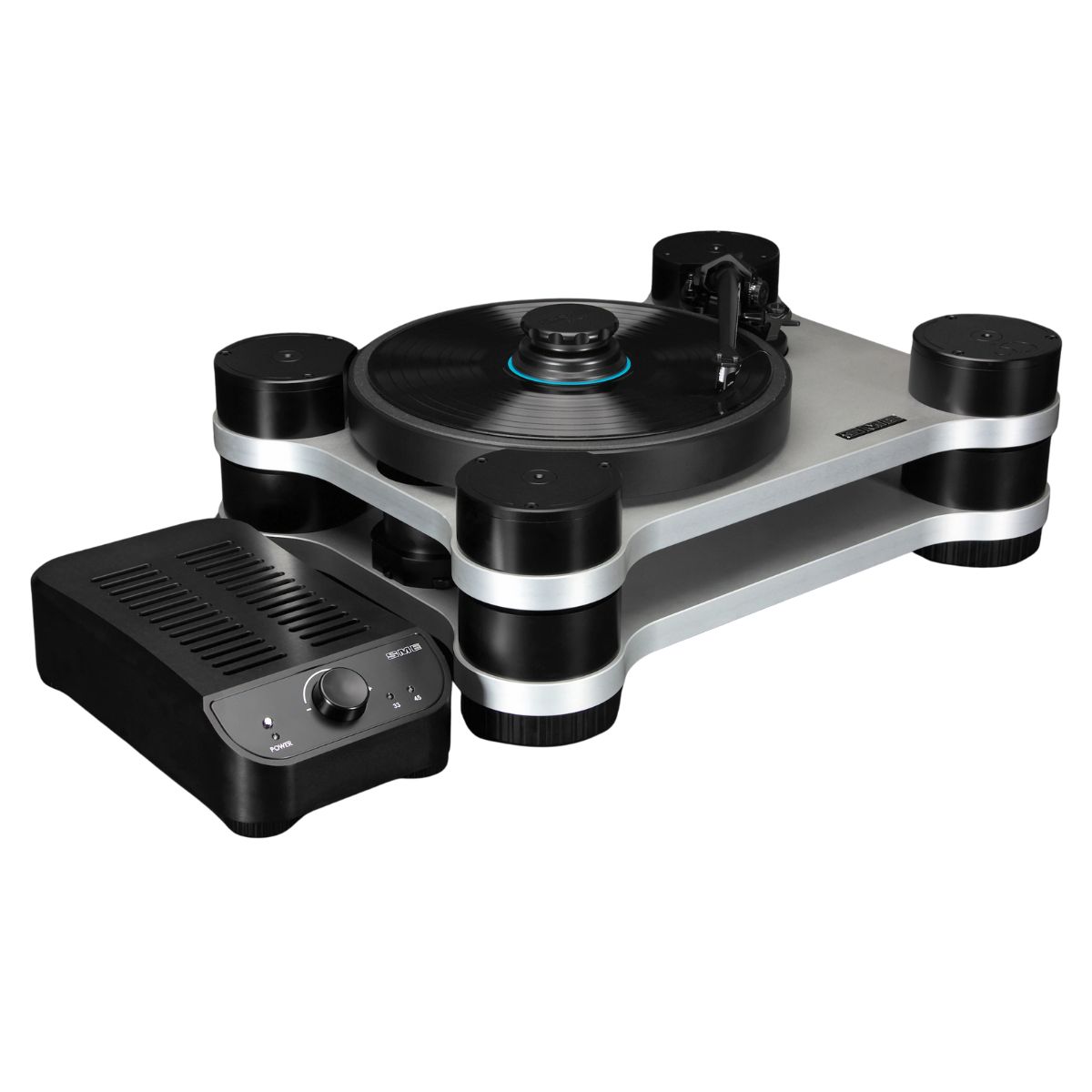

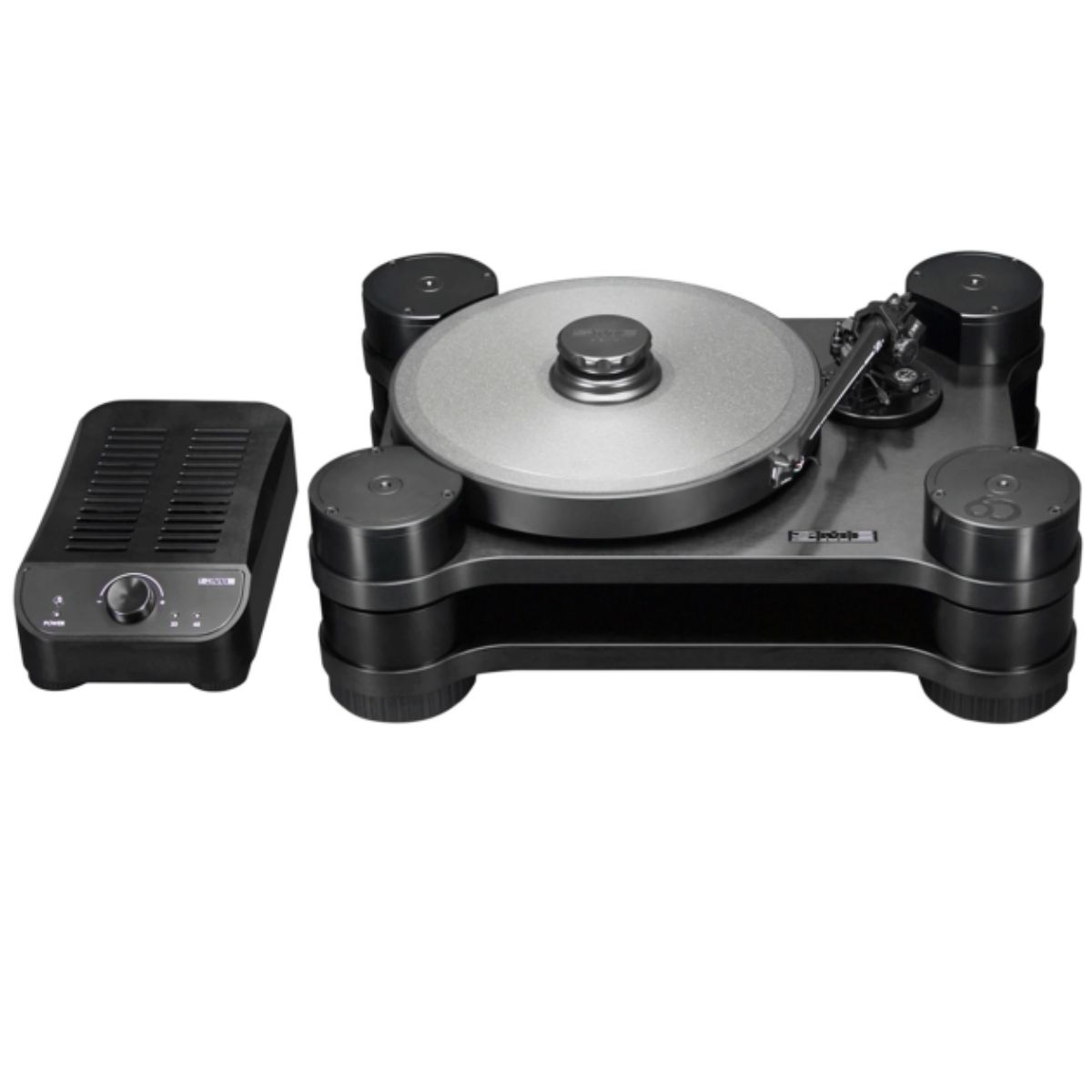

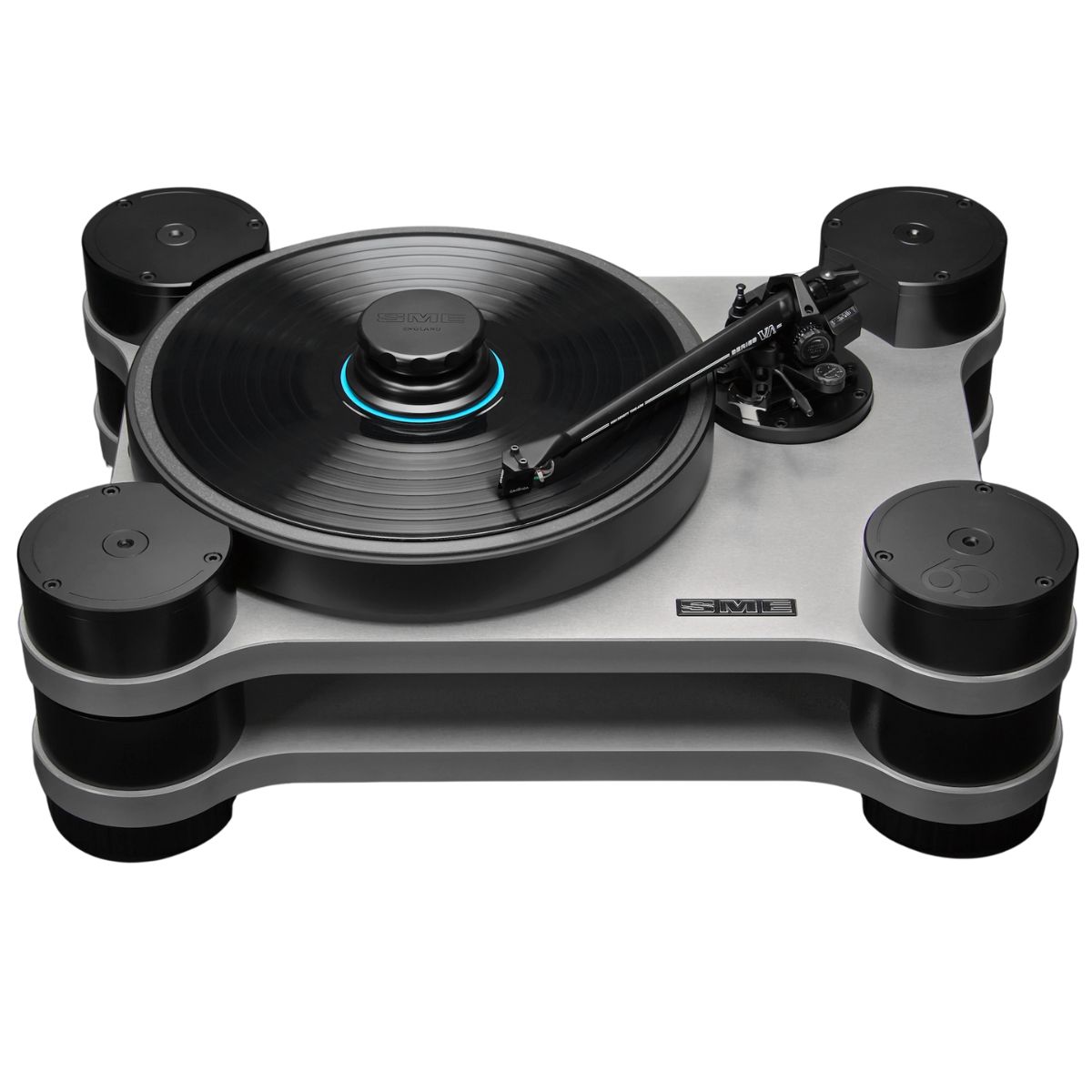

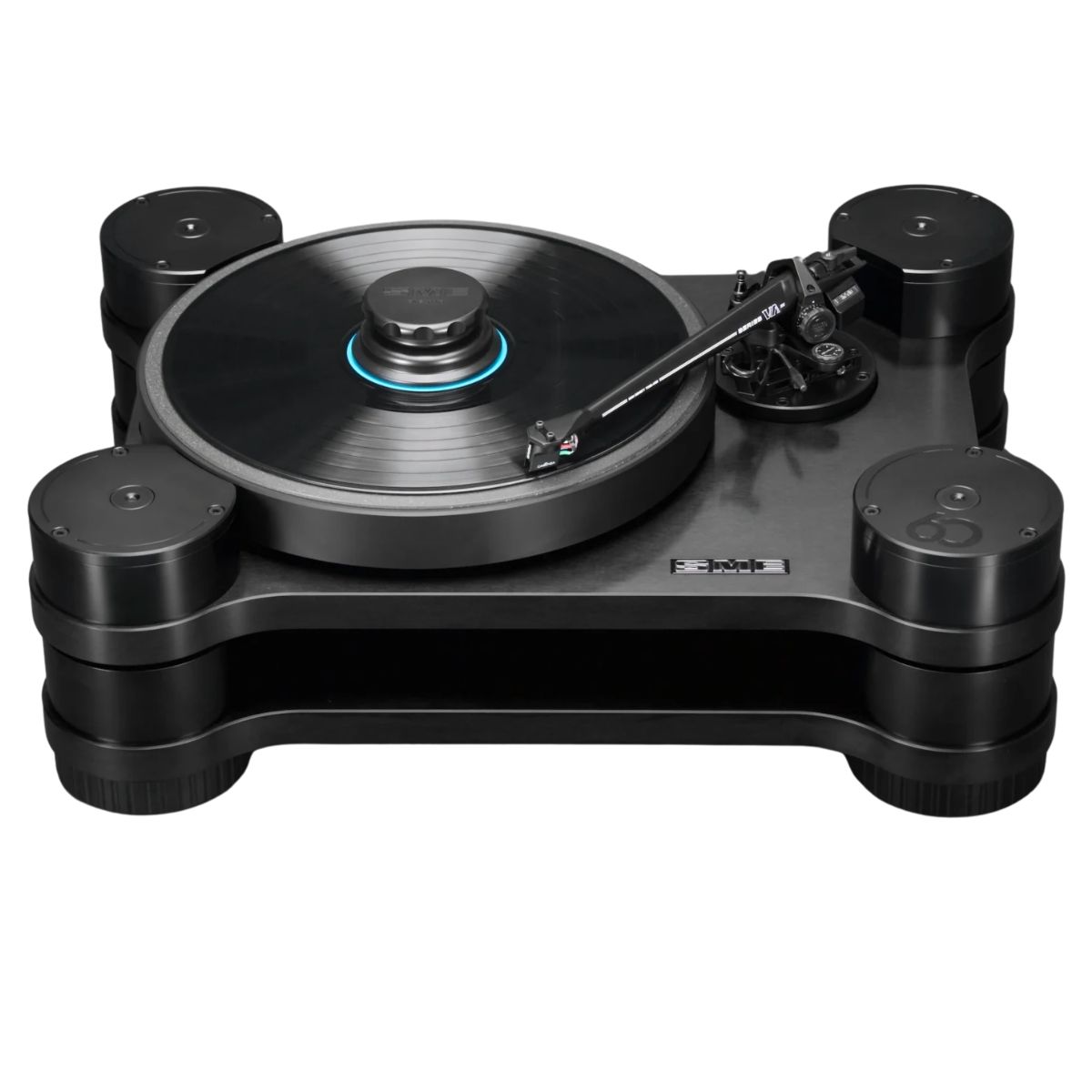

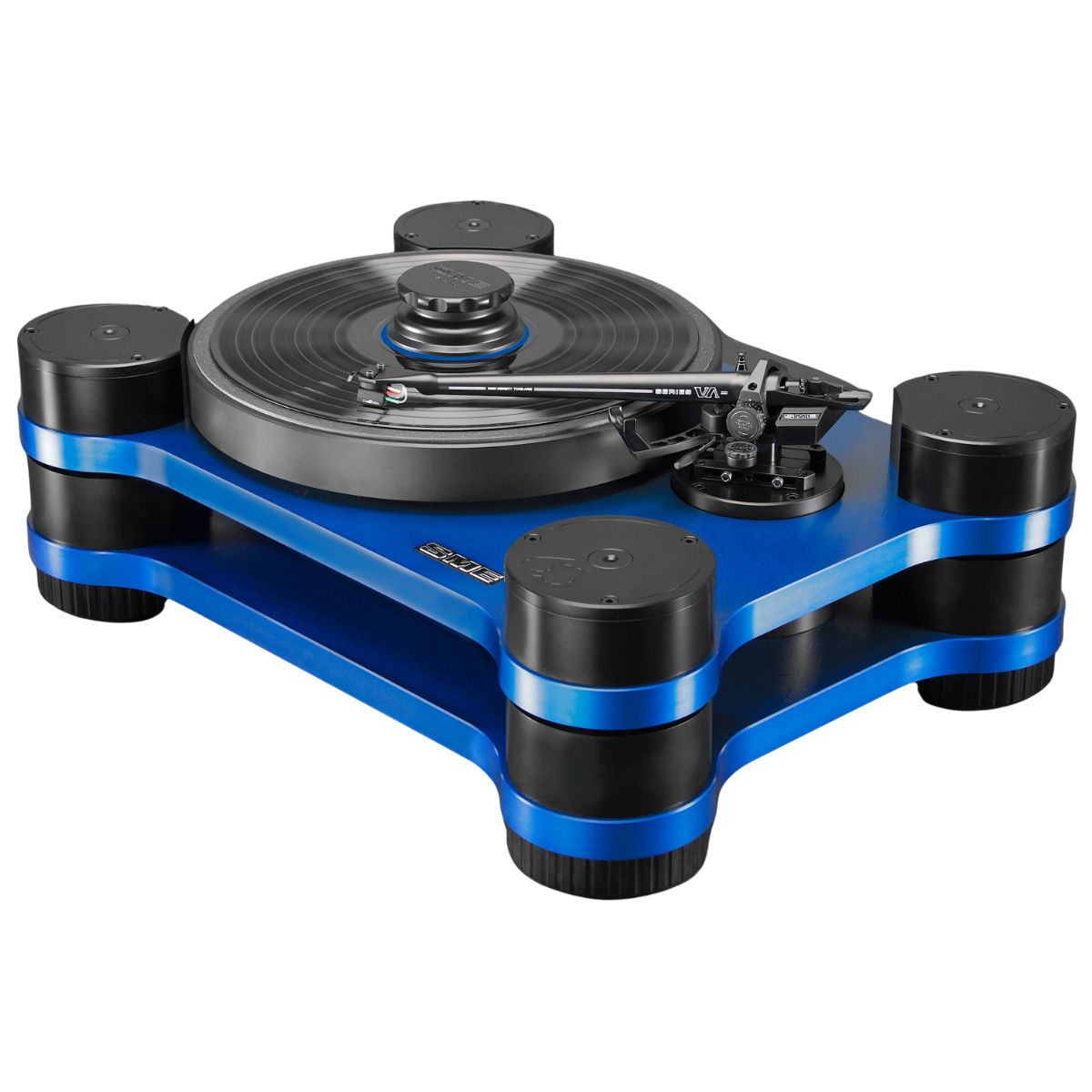

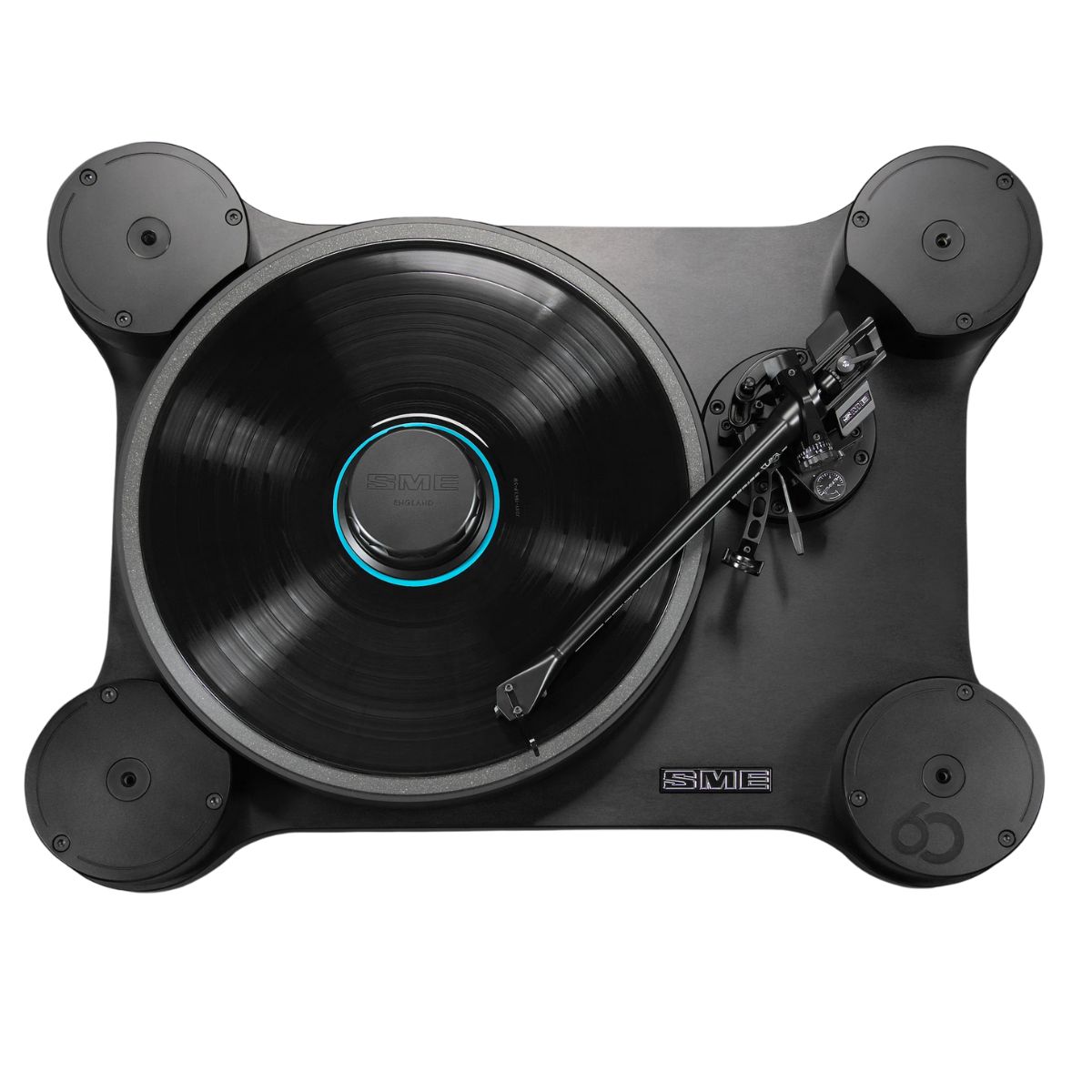

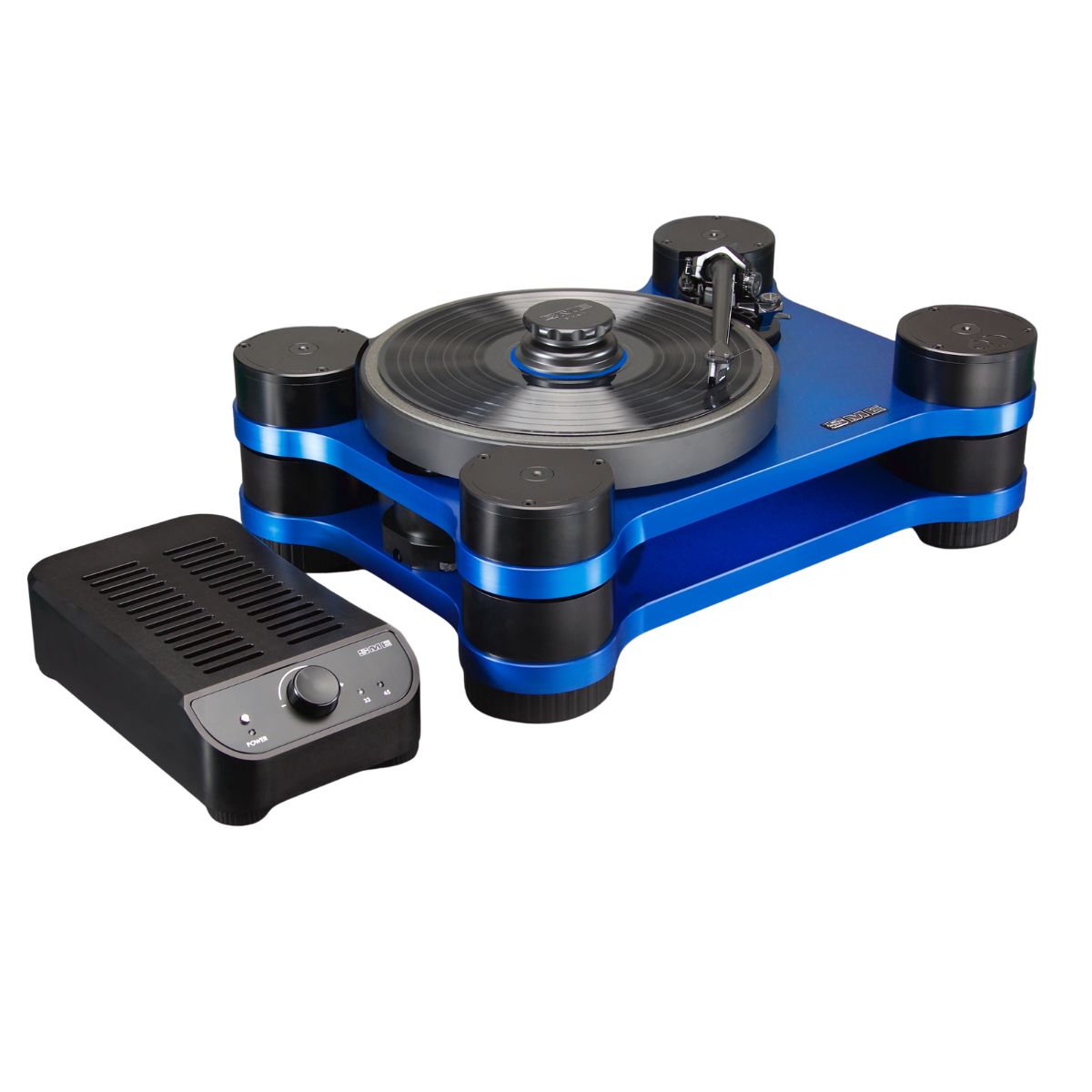

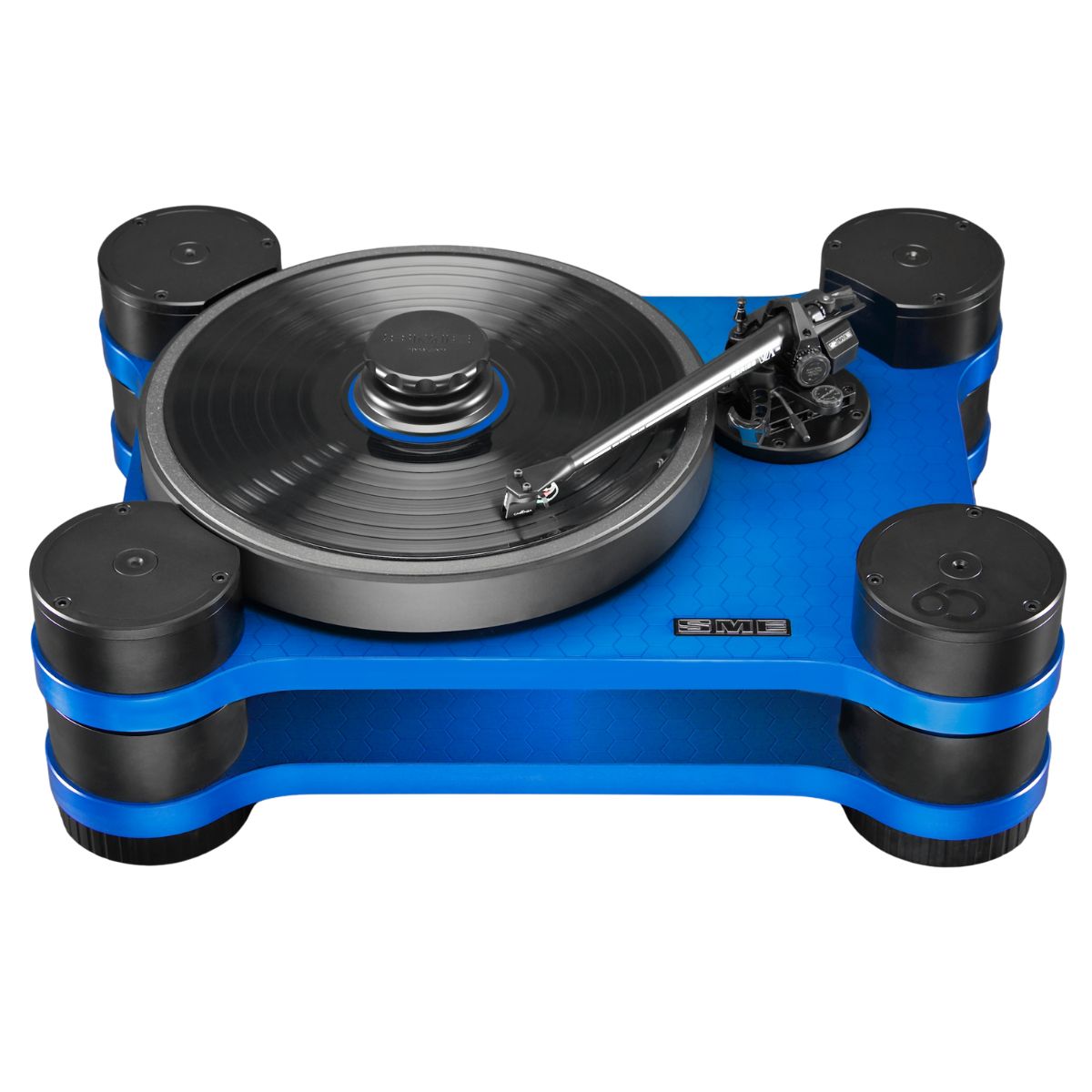

El Modelo 60 es el tocadiscos SME más avanzado técnicamente jamás fabricado, fruto de 75 años de excelencia en ingeniería, innovación y perfección, que ofrece una reproducción de audio precisa y pura. Construcción de altísima calidad, componentes de ingeniería de precisión con tolerancias estrechas, un diseño impactante y una gama de acabados exclusivos sin pintar.

Presentado 60 años después de que SME entrara en el mundo del audio de alta gama, el Modelo 60 es muy superior al prestigioso Modelo 30, que ha sido el tocadiscos de precisión de referencia durante más de tres décadas. Este nuevo modelo insignia presenta un diseño de tocadiscos completamente nuevo con ingeniería inteligente y avances tecnológicos.

Las características del diseño incluyen: patas ajustables desacopladas con aislamiento multipunto, un sistema de suspensión inteligente con control horizontal y vertical, cojinete principal amortiguado hidráulicamente, chasis principal, subchasis y plato tratados acústicamente, un sofisticado sistema de transmisión de nueva generación con control de velocidad de alta precisión, motor de CA y transformador de potencia independiente.

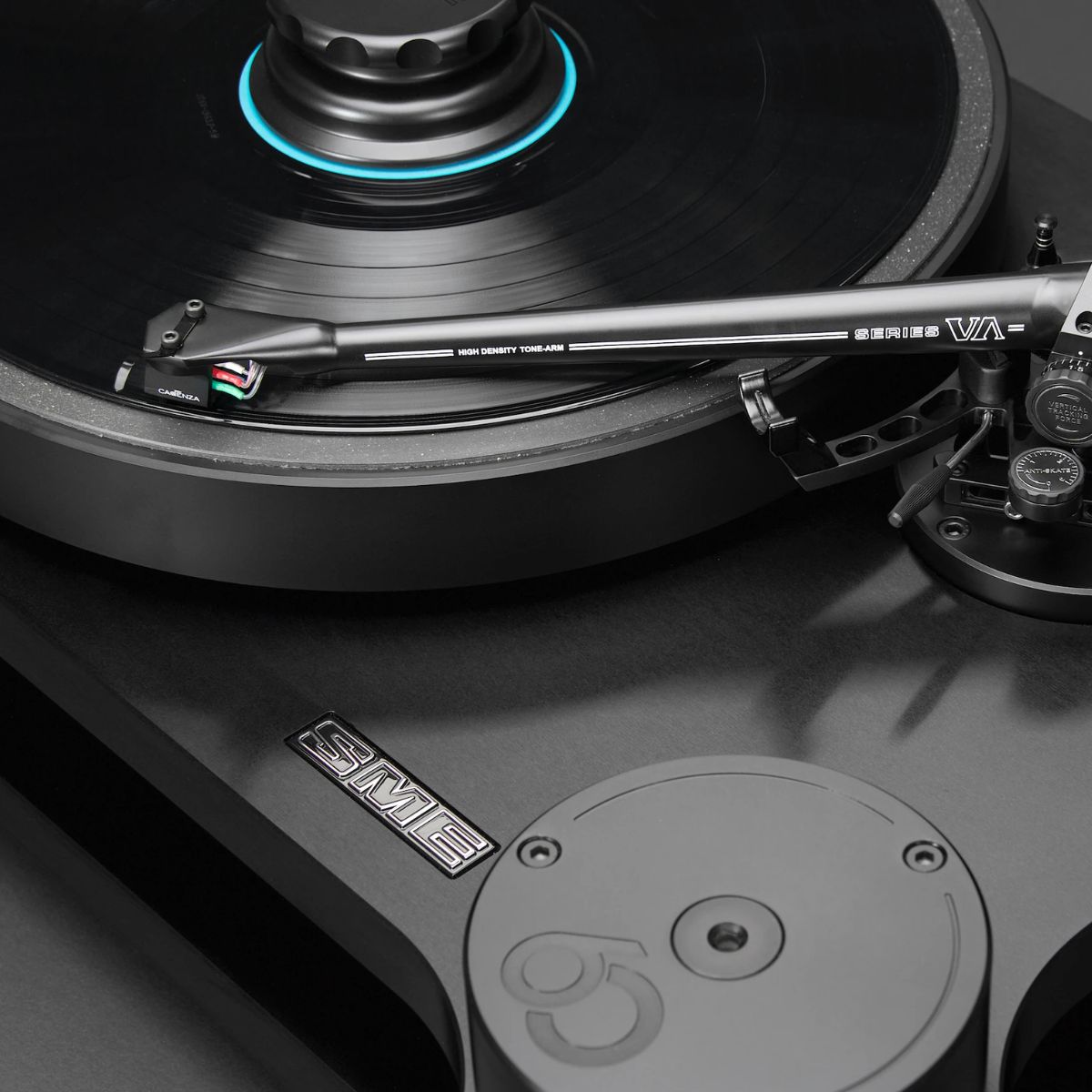

El Modelo 60 está equipado con el nuevo brazo de la Serie VA, una versión avanzada del famoso brazo de la Serie V, que ha sido ampliamente mejorado acústicamente gracias al uso de un brazo no metálico mecanizado por CNC a partir de un material de resina polimérica avanzada con alta densidad y alta rigidez. El tubo del brazo de la Serie VA es acústicamente inerte, con una resonancia significativamente reducida, una masa efectiva optimizada y un amplio rango de contrapesos de cartucho.

Resultados

Error de velocidad del plato giratorio a 33,33 rpm: 33,33 rpm (-0,005 %)
Tiempo hasta estabilización audible: 5 – 6 segundos
Pico de fluctuación/fluctuación (pico ponderado): 0,01 %/0,02 %
Vibración (surco silencioso, DIN B ponderado): -75 dB (-75,4 dB con abrazadera)
Vibración (a través del cojinete, DIN B ponderado): -76,5 dB
Zumbido y ruido (sin ponderar, relativo a 5 cm/s): -62,5 dB
Consumo de energía: 18 W (1 W en espera)

Sistema de transmissión

El tocadiscos está accionado por un motor síncrono de CA bifásico hecho a medida. La unidad de control de velocidad utiliza un procesador DSP dedicado para generar dos ondas sinusoidales matemáticas puras e independientes que proporcionan un control total de la frecuencia, la relación de fase y la amplitud. Estas, a su vez, se ajustan al motor para lograr la máxima precisión y el máximo rendimiento posible. La etapa de salida es un diseño bipolar de clase AB de 2 canales con baja distorsión y un relé acoplado directamente al motor. Todo el diseño se implementa con tecnología de montaje superficial de alta calidad sobre una placa de circuito impreso FR4 chapada en oro.

El rango de velocidad es de 33,33 y 45 rpm con configuraciones de memoria independientes a través de un codificador conmutado.

Brazo:

Masa efectiva: 10 g – 11 g
Rango de equilibrio del cartucho: 5 g – 18 g
Fuerza de seguimiento vertical: 0,0 g – 3,0 g (30 mN)
Error máximo de seguimiento: 0,0120/mm
Cableado interno: Cable de cristal Mono X-Tal de 0,1 mm

Pesos

Plato giratorio 48 kg
Unidad de control de velocidad 2 kg
Unidad de potencia 4,2 kg
Peso de envío en caja 86 kg

Dimensiones

Altura del plato giratorio  212 mm (parte superior de la abrazadera)

Ancho 557 mm

Profundidad 417 mm

Unidad de control de velocidad

Altura 87 mm

Ancho 170 mm

Profundidad 295 mm

Unidad de potencia

Altura 83 mm

Ancho 190 mm

Profundidad 243 mm

Plato de 330 mm, eje a brazo de 215,35 mm
