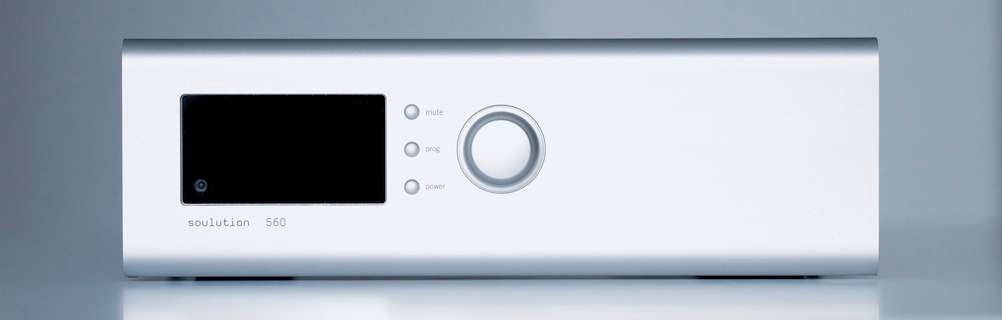

SOULUTION 560 D/A Converter

En la fuente no deben existir supresiones. Y esto es aún más cierto en la reproducción de archivos de alta resolución, como también para los CD y los SACD. Ningún amplificador o caja puede compensar lo que se ha perdido en la fuente. La calidad de la grabación y el proveedor de la señal son de fundamental importancia en alta fidelidad.
El Soulution 560 D/A Converter sobresale exactamente en esta tarea. Captura todos los datos de la música digital y los transporta en al dominio analógico. Sin supresiones, sin adiciones.

Filosofía

En muchas áreas el 560 D/A Converter se basa en las mismas soluciones técnicas probadas en el 745 SACD-Player. También incorpora los mismos principios en su diseño: interfaces digitales de grado superior para una recepción óptima de los datos musicales, un generador de reloj maestro super-preciso para evitar la fluctuación de fase, procesamiento inteligente de las señales digitales con tecnología de sobremuestreo y etapas de salida analógica de la calidad de un preamplificador de gama alta .

Diseño

Como con su hermano de la Serie 7 el 560 D/A Converter se embala con tecnología punta con un objetivo, el amor a la música. Éste incluye un diseño dual mono consistente en las etapas de salida y fuentes de alimentación separadas para la electrónica digital y las etapas analógicas. El 560 D/A Converter añade un control de volumen digital que permite la conexión directa a una etapa de potencia.

Upsampling

Los datos de audio se almacenan en un búfer y luego se aumentan a 384kHz/24-bit. Soulution cree que la precisión de la interpolación es más importante que las altas tasas de reloj. Sus reproductores y convertidores D/A utilizan un algoritmo de la altamente respetada Anagram Technologies seguido por los convertidores Burr Brown D/A en una configuración simétrica digital. Al considerar la tecnología de conversión PCM como superior, las señales DSD se convierten antes de su conversión D/A final.

El Soulution 560 D/A Converter está equipado con la innovadora tecnología Zero-Phase de Soulution. Se eliminan los errores de temporización más pequeños provocados por el filtro analógico paso-bajo del convertidor D/A. Cada convertidor D/A requiere un filtro analógico paso-bajo en su salida para suprimir el ruido de alta frecuencia y las señales de aliasing. El filtro Bessel de 3er orden del 560, con una frecuencia de corte de 120 kHz, muestra un cambio de fase de hasta 15° en la banda de audio. Debido a la tecnología de fase cero el error de fase de la señal de música analógica se mantiene por debajo de 1°, 20Hz – 100kHz. La tecnología Zero-Phase le acerca aún más a la belleza del material de origen. La música se vuelve aún más realista y tridimensional con mucho “aire” alrededor de los instrumentos y las voces. Tan cerca de la fuente como sea posible. No se pierde ningún detalle.

Conversión D/A

Los dispositivos Burr-Brown realizan solamente la conversión D/A. Su upsampling interno y las etapas de filtro no se utilizan. Las corrientes de salida se convierten en voltaje y luego se filtran. Con una anchura de banda interna de 40 MHz, esta etapa de conversión de corriente/voltaje permite el mejor rendimiento señal-ruido y la máxima dinámica en el dominio analógico.

Etapa de salida

La ancho de banda de la etapa de salida del convertidor 560 D/A tiene un valor de 20MHz (-3dB). Con tal velocidad de respuesta todos los detalles musicales se reproducen tan reales que crean un sonido espacial tridimensional para ofrecer el verdadero placer de la escucha.

Operación

El 560 D/A Converter se opera desde los botones del panel frontal y con el control giratorio. Otras funciones se pueden utilizar para optimizar y combinar un sistema de audio entero en torno a diferentes componentes.

Soulution presenta el “Leedh Processing” en sus convertidores D/A 760 y 560

Soulution es el primer fabricante de electrónica high-end en todo el mundo al que se le ha permitido licenciar el “Leedh Processing” para sus convertidores D/A 560 y 760. El “Leedh Processing” es un algoritmo altamente innovador para aumentar o disminuir el nivel de volumen de la señal de la música digital.

El algoritmo patentado “Leedh Processing” lo hace sin agregar ningún tipo de artefacto a la señal de música digital. No se pierde información mientras se ajusta el volumen. De esta manera se revelan muchos más detalles, además de una tremenda riqueza en microdinámicas, que de otro modo, no estarían disponibles en la reproducción de música digital y que están generalmente asociadas con la reproducción de música analógica o de vinilo. Las unidades existentes de los modelos 760 y 560 se pueden actualizar para la nueva función de control de volumen “Leedh Processing”.

Especificaciones:

Red eléctrica	100 – 120 V (50 – 60 Hz) 220 – 240 V (50 – 60 Hz)
El consumo de energía	< 0,5 W en espera 100 W dispositivo en funcionamiento
Salidas analógicas	1 × balanceado (XLR) 1 × no balanceado (RCA)
Respuesta frecuente	0-200kHz (DXD)
THD+N	< 0,002 % (20 Hz – 20 kHz)
Relación señal-ruido	> 140dB
Separación de canales	> 130dB
Impedancia de salida	10 Ω balanceado (XLR) 10 Ω no balanceado (RCA)
Tensión de salida	4 V RMS balanceado (XLR) 2 V RMS no balanceado (RCA)
Corriente de salida máx.	0,2 A (limitado por circuito de protección)
Rango de control de volumen	0 a – 79 dB en pasos de 1 dB
Entradas digitales	AES/EBU, SPDIF-RCA, Óptico, USB, Red
Salidas digitales	AES/EBU, SPDIF-RCA, óptico
formatos digitales	WAV, AIFF, FLAC, ALAC, DSF, DFF, DXD, MP3, AAC
Profundidad de bits/rango de muestreo máx.	AES/EBU: 24 bits/192 kHz SPDIF: 24 bits/192 kHz Óptica: 24 bits/96 kHz USB: 24 bits/384 kHz, 1 bit/5,64 MHz Red: 24 bits/384 kHz, 1 bit/5,64 MHz
Dimensiones	442 × 143 × 448 mm (ancho × alto × profundidad)
Peso	aprox. 20 kg
ENLACE (encendido remoto)	Señal de control de 12 V
